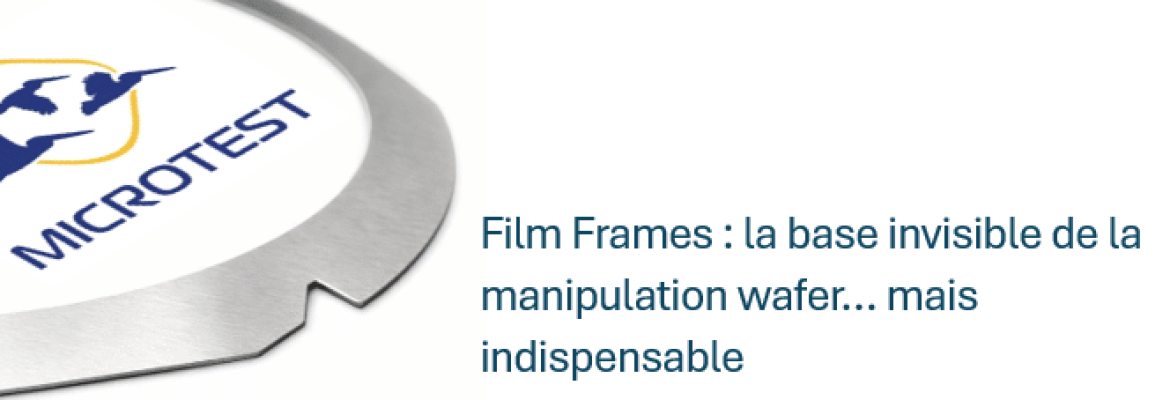

In the semiconductor industry, one key step is all too often underestimated: the handling and protection of wafers during cutting, sorting, and assembly operations.
This is precisely where film frames (wafer frames) come into play—a solution that may seem simple at first glance but is essential for ensuring yield, safety, and repeatability throughout the process.
What is the purpose of film frames on the production line?
Film frames are at the heart of many critical operations:
- Backgrinding / Wafer Thinning
- Dicing (chip cutting)
- Die Sorting
- Transfer / Pick & place to the following carriers
- Storage and Shipping of Dies on Film
Specifically, the wafer is bonded to the “tape”—the adhesive film—which is stretched over a metal or plastic frame. This frame is then handled by cutting equipment, sorting stations, handling robots, and pick-and-place systems.
Without an appropriate framework:
- the positioning is less accurate,
- mechanical stability is reduced,
- the risk of breakage or contamination increases,
- and compatibility with cutting and sorting equipment becomes an issue.
Stainless Steel or Plastic: Choosing the Right Frame for the Right Application
Stainless steel and plastic frames meet most of the needs of the microelectronics industry.
🔹 Frames inox (stainless steel)
Disponibles pour wafers de 3″ à 12″
Finition électropolish standard : surface lisse, facile à nettoyer, très faible génération de particules
Stabilité mécanique excellente, idéale pour :
- le dicing haute précision,
- les lignes à forte cadence,
- les environnements de production où la robustesse est critique.
🔹 Frames plastiques
Principalement utilisés pour wafers de 4″ à 8″
Plus légers, adaptés à certains équipements ou à des cas de logistique / shipping
Solution économique pour des besoins spécifiques en manipulation ou stockage.
Compatibilité équipements : un point clé pour sécuriser vos flux
Les frames doivent être conçus pour être compatibles avec les grands standards du marché : machines de découpe / dicing (Disco, K&S…), systèmes de tri et de report, pick & place, chargeurs automatiques, cassettes de frames, etc.
Cela se traduit par :
- des dimensions internes/externes conformes aux références industrielles,
- une géométrie optimisée pour la prise par robots et magazines,
- une symétrie et une planéité maîtrisées pour une répétabilité de position.
En pratique, cela permet d’intégrer facilement un frame dans une ligne existante, souvent en remplacement direct d’un modèle d’origine, sans requalification lourde de l’équipement.
Des finitions et options qui font la différence en salle blanche
Au‑delà de la dimension et du matériau, notre partenaire fabricant Perfection Products se distingue par la qualité de finition et les options disponibles :
Finitions de surface
- Électropolish inox (standard) : réduit la rugosité, facilite le nettoyage, diminue le risque de particules
- Hard Chrome (optionnel) : surface extrêmement résistante à l’usure.
Options mécaniques
• Zones usinées pour l’ajout de codes‑barres (recessed barcode pads / DataMatrix) sans gêner la manipulation.
• Personnalisation (Custom machining) : perçages, usinages spécifiques pour adapter le frame à des robots ou interfaces propriétaires.
• Gravure personnalisée (Custom engraving) : gravure texte ou logo pour une identification claire (ligne, client, référence produit).
• Cadres sur‑mesure pour des besoins non standards (formats atypiques, process spécifique, équipement OEM).
Ces détails sont loin d’être anodins : ils permettent de fiabiliser le suivi de fabrication, de réduire les erreurs de lot, et d’adapter parfaitement l’outillage à la réalité de la ligne de production.
Microtest & Perfection Products : une solution complète pour la manipulation wafer
Sur le marché français, Microtest ne se contente pas de “vendre des frames”. Nous proposons une approche globale de la manipulation et de stockage de wafers en distribuant l’ensemble de la gamme Perfection Products en Europe :
- Film frames Perfection Products (inox & plastique)
- Magazines pour frames (cassettes aluminium dédiées)
- Boîtes individuelles de stockage / transport pour wafers sur frames ou sur rings
- Grip Rings / anneaux plastique pour wafers
- Magazines associés (film frames, grip rings, lead frames, etc.)
Concrètement, cela signifie que nous pouvons accompagner la demande sur :
- la définition du bon type de frame en fonction de son process (R&D vs production, dicing vs sorting, etc.),
- la compatibilité avec ses équipements actuels (diamètre, type de scie, chargeurs, robots),
- l’optimisation de son flux logistique (cassettes, boîtes, shippers, identification),
- la réduction du coût global (standardisation des références, choix des matériaux, durabilité).
Pourquoi Microtest a-t-il choisi les frames fabriqués par Perfection Products ?
Qualité de fabrication:
- Inox de qualité premium, strictement contrôlé avant process, finition soignée
- Tolérances mécaniques strictes
- Longévité et stabilité dans le temps, même en environnement exigeant.
Compatibilité et standardisation :
- Compatibles avec les principales machines de dicing et de tri du marché
- Alignés avec les principaux styles semi‑standard
- Limitation des risques d’incompatibilité lors d’un changement de fournisseur.
Intégration dans une gamme complète de “handling”
- cadres,
- magazines,
- boites individuelles / shippers,
- tubes et autres process carriers
de façon à couvrir l’ensemble de la chaîne de manipulation : du wafer brut au die prêt à être assemblé.
Support local, expertise terrain
Avec plus de 30 ans d’expérience dans la fourniture d’équipements et de consommables pour la microélectronique, Microtest accompagne industriels, centres de recherche, start‑ups, dans la définition et la mise en place de leurs solutions de manipulation et de test sur wafers.
Nous parlons le même langage que les équipes process, packaging et test, ce qui facilite les échanges techniques et la mise en œuvre.
Un “simple” cadre, avec un impact direct sur votre rendement
Les film frames Perfection Products ne sont peut‑être pas l’élément le plus visible d’une ligne de fabrication… mais ils jouent un rôle majeur dans :
• la sécurité des wafers,
• la qualité de découpe,
• la répétabilité du tri,
• et la fluidité des flux logistiques.
En s’appuyant sur la qualité de fabrication Perfection Products et sur l’expertise Microtest en France, les industriels disposent d’une solution fiable, standardisée et évolutive pour leurs besoins de manipulation wafers, du prototypage à la production volume.
Microtest est à votre disposition pour étudier vos besoins en frames, magazines et shippers, et vous proposer la configuration la plus adaptée à vos équipements et à votre niveau d’exigence.
