La photonique sur silicium (SiPH) est une technologie révolutionnaire qui permet l’intégration de dispositifs photoniques sur des puces de silicium.
Cette avancée technologique offre des possibilités incroyables pour les communications optiques, les capteurs, et bien d’autres applications.
Dans cet article, nous explorerons le contexte des applications de la photonique sur silicium, les défis associés, et comment les produits de MPI répondent à ces enjeux avec des solutions efficaces et innovantes.
Contexte des Applications de Photonique sur Silicium
La photonique sur silicium est utilisée pour intégrer des dispositifs photoniques directement sur des puces de silicium, permettant ainsi une communication optique rapide et efficace. Cette technologie est particulièrement importante pour les centres de données, les réseaux de télécommunications, et les systèmes de détection avancés. Les dispositifs photoniques sur silicium offrent une bande passante élevée, une faible consommation d’énergie, et une compatibilité avec les processus de fabrication de semi-conducteurs existants.
Cependant, la photonique sur silicium présente plusieurs défis, notamment lors des phases de conception, de validation et de test des technologies mises au point : l’intégration des fibres optiques pour les tests au niveau du wafer, l’alignement précis des fibres avec les dispositifs, la répétabilité de la distance wafer-fibre, la prévention des collisions entre les fibres et le wafer, et l’intégration dans les exécutifs de test. Ces défis nécessitent des solutions avancées pour garantir des performances optimales et une fiabilité accrue.
Applications de la Photonique sur Silicium
Les applications de la photonique sur silicium sont variées. Voici quelques-unes des principales applications :
- 1. Communications Optiques : Les dispositifs photoniques sur silicium sont utilisés pour les communications optiques à haute vitesse, permettant des transferts de données rapides et efficaces dans les centres de données et les réseaux de télécommunications.
- 2. Capteurs Optiques : Les capteurs photoniques sur silicium sont utilisés pour la détection de diverses variables, telles que la température, la pression, et les niveaux de gaz. Ces capteurs offrent une précision élevée et une réponse rapide.
- 3. Systèmes de Détection Avancée : Les dispositifs photoniques sur silicium sont utilisés dans les systèmes de détection avancée, tels que les systèmes de surveillance environnementale et les dispositifs de sécurité.
Avancées Technologiques
- 1. Intégration Optique sur Puce : La photonique sur silicium permet d’intégrer des dispositifs photoniques directement sur des puces de silicium, ce qui offre une bande passante élevée et une faible consommation d’énergie. Cette technologie permet de remplacer les signaux électroniques par des signaux lumineux, augmentant ainsi la vitesse de communication et réduisant la consommation énergétique des systèmes de communication.
- 2. Compatibilité avec les Processus de Fabrication : Le silicium est déjà largement utilisé dans l’industrie microélectronique, ce qui facilite l’intégration de la photonique sur silicium dans les processus de fabrication existants. Cela permet de réaliser des économies d’échelle et de réduire les coûts de production.
- 3. Réduction de l’Impact Énergétique : Les circuits photoniques sur silicium permettent de limiter la puissance énergétique consommée dans les systèmes de communication, principalement dans les data centers, qui sont de grands consommateurs de puissance électrique. Cette réduction de l’impact énergétique est cruciale dans un contexte de demande croissante pour des solutions plus durables et efficaces.
Besoins du Marché
- 1. Demande Croissante pour des Communications à Haute Vitesse : Avec l’augmentation exponentielle du trafic Internet et des données (en lien avec le développement de l’IA), il est essentiel de disposer de technologies capables de répondre à cette demande. La photonique sur silicium offre une solution efficace pour augmenter la vitesse de propagation de l’information et répondre aux besoins des consommateurs.
- 2. Applications Diversifiées : La photonique sur silicium trouve des applications dans divers domaines, tels que les communications optiques, les capteurs médicaux et environnementaux, les systèmes de détection avancée, et l’informatique quantique. Cette polyvalence contribue à son essor rapide.
- 3. Collaboration et Investissements : Des entreprises comme TSMC et Nvidia collaborent pour avancer dans la photonique sur silicium, ce qui montre l’intérêt croissant des grands acteurs du marché pour cette technologie. De plus, des investissements significatifs sont réalisés pour développer des centres de test et de packaging avancés.
Exemples Concrets d'Applications
- Datacenters et Réseaux de Télécommunications : Les dispositifs photoniques sur silicium sont utilisés pour les communications optiques à haute vitesse dans les datacenters et les réseaux de télécommunications. Par exemple, les émetteurs-récepteurs optiques 800G-DR4 OSFP224 d’Innolight sont utilisés dans les réseaux Ethernet 800G, les datacenters et les réseaux cloud.
- 2. Capteurs Médicaux et Environnementaux : Les capteurs photoniques sur silicium sont utilisés pour la détection de variables médicales et environnementales. Par exemple, les capteurs SiPH peuvent mesurer de petits changements d’indice de réfraction provoqués lorsque la lumière traverse un échantillon.
- 3. LiDAR : Les appareils de télédétection par laser (LiDAR) utilisent la photonique sur silicium pour envoyer une impulsion lumineuse et mesurer le temps de retour. Cette technologie est utilisée dans les véhicules autonomes et les systèmes de cartographie.
- 4. Informatique Quantique : Les ordinateurs quantiques utilisent des photons pour effectuer des calculs. La photonique sur silicium permet de réaliser des calculs quantiques à haute vitesse et avec une grande précision
Solutions Innovantes de MPI pour le test sous pointes des puces photoniques sur silicium
Les solutions SiPH de MPI sont conçues pour répondre aux défis typiques des tests de photonique sur silicium, notamment l’intégration des fibres optiques pour les tests au niveau du wafer, l’alignement des fibres avec les dispositifs, la répétabilité de la distance wafer-fibre, la prévention des collisions entre les fibres et le wafer, et l’intégration dans les exécutifs de test.
Système d’Alignement Photoniques :

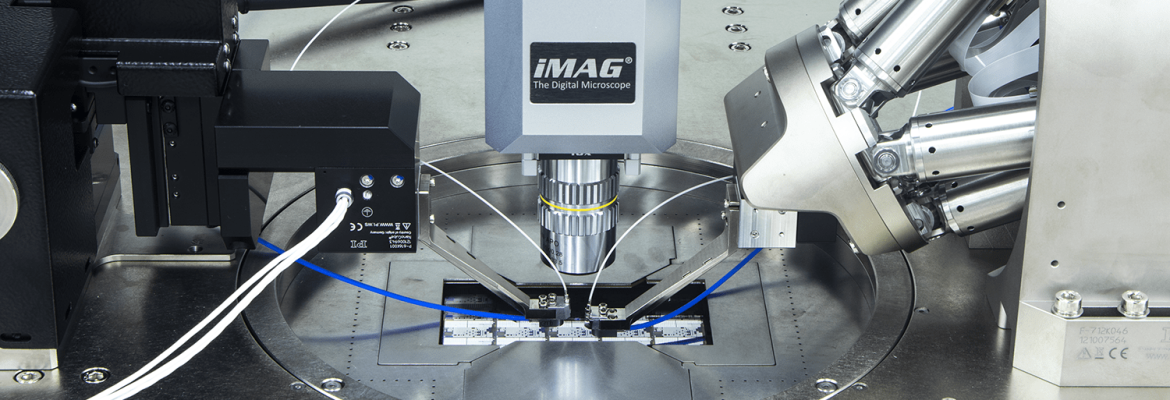

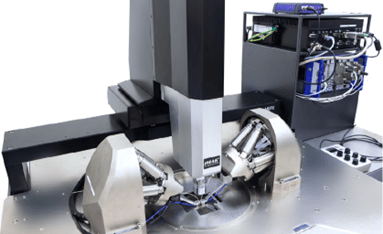

MPI propose des systèmes d’alignement photoniques multicanaux avec 6 degrés de liberté pour des routines de scan ultra-rapides, détection directe du signal optique, capteurs de position pour une haute précision et fiabilité opérationnelle, et optimisation automatique du couplage.
Les étapes d’alignement optique nécessaires, tels que l’hexapode, sont entièrement intégrés dans le logiciel de contrôle de la station de test. Elles sont utilisées comme n’importe quel autre positionneur automatisé, y compris ses fonctions d’alignement supplémentaires. En plus d’être intégré dans le logiciel multi-touch, le panneau de contrôle du matériel prend en charge le type de positionneur SiPH. Il est ainsi facile et très ergonomique de mettre en œuvre les process pour des mesures optiques fiables et répétables.
Le logiciel d’exploitation des équipements automatiques offre d’autres fonctions indispensables pour les mesures sur les dispositifs photoniques en silicium. Par exemple, l’utilisateur est guidé tout au long du processus de configuration grâce à un assistant virtuel dédié. Et la fonction SmartFence™ intégrée permet une navigation manuelle sûre et pratique des fibres sans risque de collision.
Positionnement Manuel et Automatisé :
MPI offre de nombreuses options de configurations manuelles et automatiques pour une adaptation aux différents environnements de test et aux contraintes d’utilisation. En particulier, les options de positionnement manuel translation XYZ et rotation selon les 3 axes (UVW), associées à un système automatisé de nano-positionneur offrent une solution rentable et parfaitement adapté à de multiples application, tout en assurant une précision et une répétabilité élevée des mesures.
Capteur de Distance :

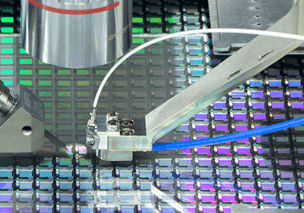

MPI intègre des capteurs capacitifs dans le bras de la sonde pour un positionnement précis des fibres, avec une résolution de 40 nm et une plage de mesure de 1000 µm. Cette fonctionnalité unique permet d’obtenir une précision et une répétabilité extrême de la distance entre la fibre optique (ou le réseau de fibre) et le point de couplage, essentiel à la qualité des mesures SiPH.
Tous les systèmes SiPH de MPI comprennent une zone d’étalonnage pour la photonique au silicium. Dans cette zone, la hauteur de la fibre est calibrée pour permettre un placement répétable de la fibre lors de la mesure puce par puce. Un capteur de puissance optique permet de mesurer la puissance de sortie de la fibre afin de déterminer avec précision la puissance optique fournie au dispositif testé. MPI propose des capteurs de puissance optique avec une plage de longueur d’onde de 400 à 1550 nm, une puissance d’entrée minimale de 85 nW et une puissance d’entrée maximale de 85 mW.
Les solutions de MPI permettent de surmonter les défis de la photonique sur silicium en offrant des systèmes de test avancés, des options de positionnement précises, et des capacités de mesure multiples. Ces innovations garantissent des performances optimales et une fiabilité accrue pour les applications de photonique sur silicium.
Tests en température des composants photoniques sur silicium
Les composants photoniques sur silicium, tels que les transceivers optiques, nécessitent des tests rigoureux pour s’assurer qu’ils fonctionnent correctement à différentes températures.
Les besoins incluent :
- Calibration et réglage à températures précises : Ces tests sont effectués pour calibrer les composants à des températures spécifiques et ajuster leurs performances.
- Tests finaux à température précise : Avant la commercialisation, les composants sont testés à des températures précises pour garantir leur fiabilité.
- Tests industriels : Ces tests sont réalisés à des températures extrêmes, allant de -40°C à 90°C, pour simuler les conditions réelles d’utilisation.
- Tests commerciaux : Les composants sont testés à des températures commerciales, généralement de 0°C à 70°C, avant leur mise en vente.
Équipements et accessoires utilisés
Pour réaliser ces tests, divers équipements et accessoires sont utilisés :
- Conditionneurs de température : Des appareils tels que les MPI TA-5000, TA-3000, et TA-1000 sont utilisés pour tester les composants à des températures allant de -80°C à +225°C. Ces équipements offrent une grande flexibilité d’utilisation et une extrême rapidité dans les changements de température permettant une forte productivité.
- Accessoires compatibles : Des cloches en verre double paroi, des embouts silicones, et des mousses isolantes thermiquement sont utilisés pour maintenir les composants à des températures spécifiques pendant les tests.
MPI a développé une gamme spéciale et des intégrations performantes, basées sur leurs gammes de conditionneurs de températures TA-5000, TA-3000 et TA-1000 pour permettre la réalisation en R&D et production des tests thermiques sur les composants photoniques sur silicium. Ces solutions ont été largement déployées dans l’industrie du semi-conducteur pour leur ergonomie, leurs performances et leur fiabilité.
En conclusion, la photonique sur silicium est en plein essor en raison de ses avancées technologiques, de sa compatibilité avec les processus de fabrication existants, de sa réduction de l’impact énergétique, et de la demande croissante pour des solutions de communication à haute vitesse.
Les collaborations et investissements dans ce domaine montrent également l’intérêt croissant des grands acteurs du marché pour cette technologie prometteuse. MPI se présente comme un acteur clé en proposant des solutions fiables et efficaces, adaptées aux utilisations en R&D et production.
