Probers Manuels AIT – THZ

Stations de test sous pointes pour mesures THZ et intégration de tuners

Parcourir les produits de la gamme

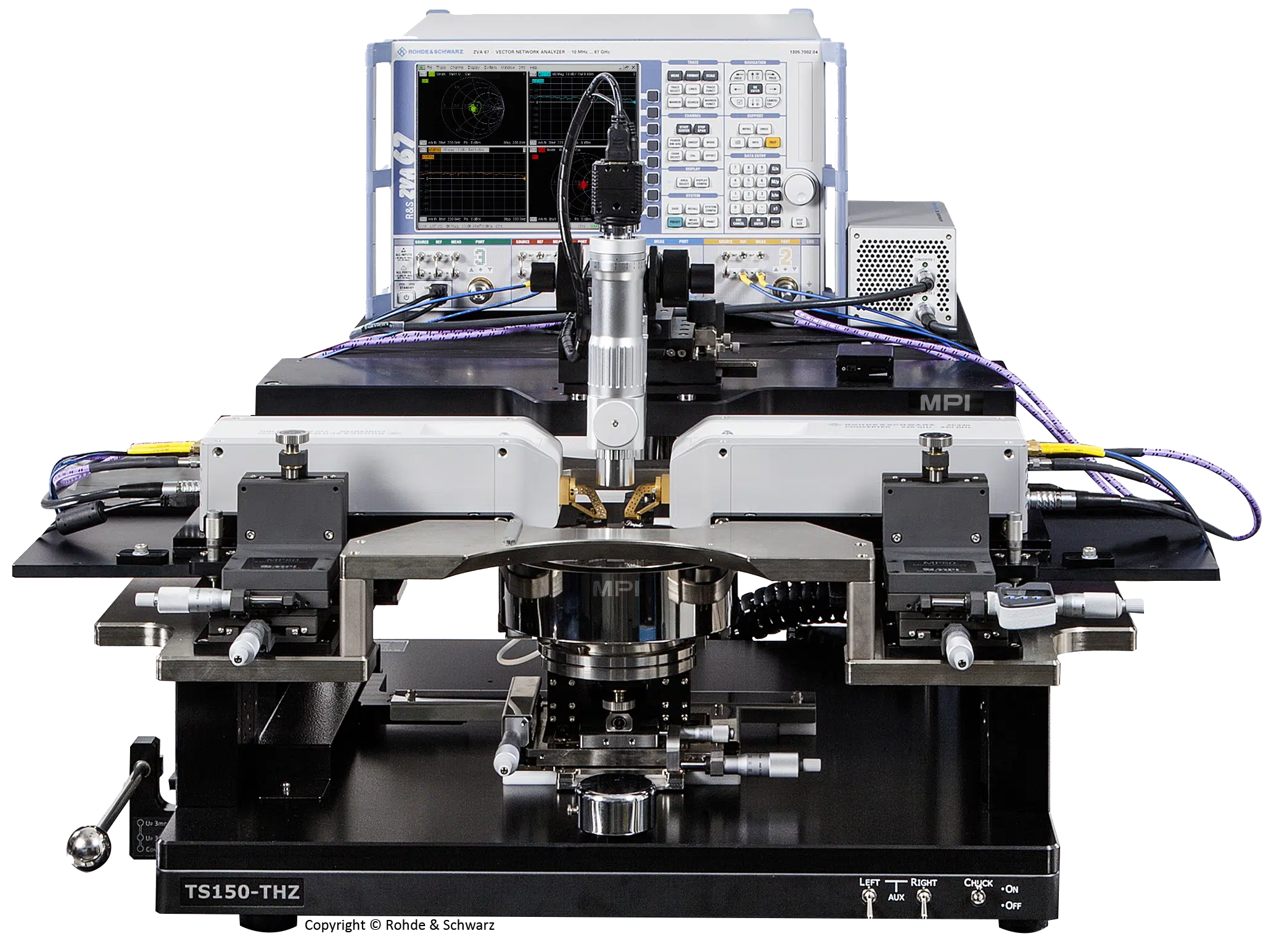

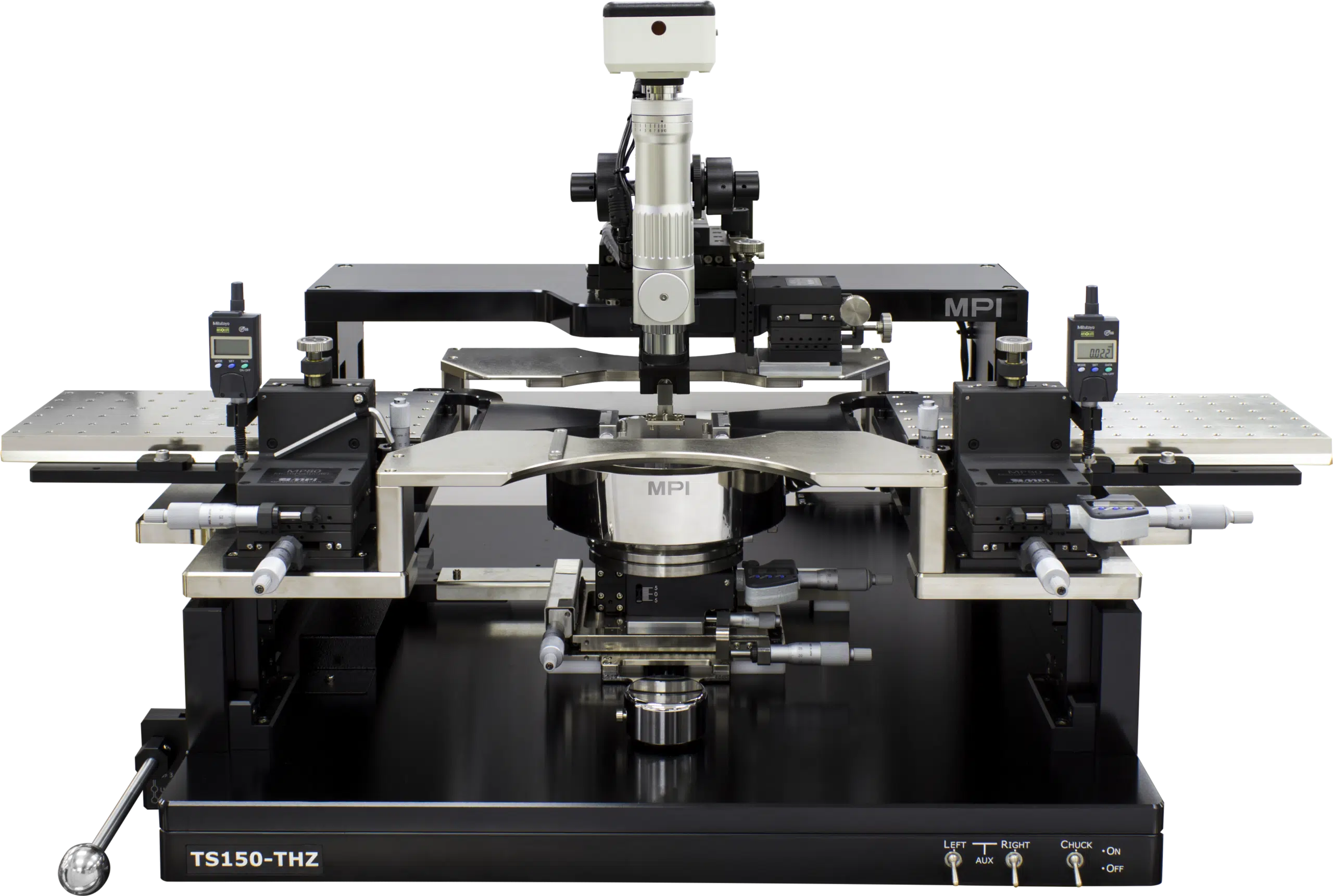

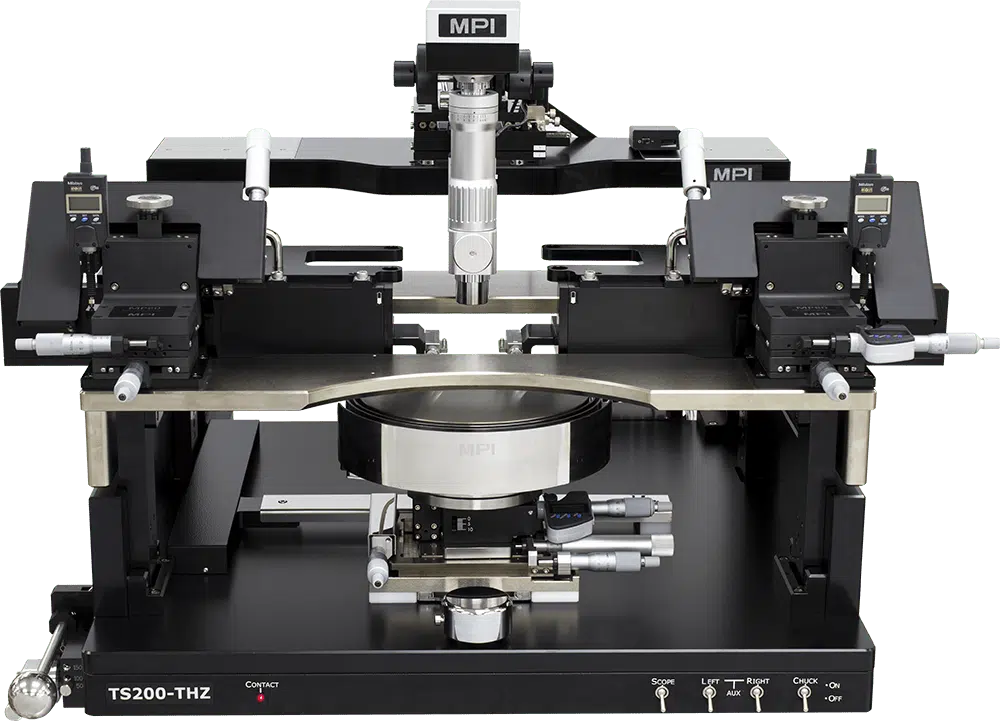

Les systèmes de test sous pointes MPI TS150/300-AIT et TS150/200-THZ élargissent les solutions uniques de MPI pour les applications THz émergentes telles que la communication 5G à grande vitesse, les satellites, la spectroscopie non invasive, la sécurité et la surveillance, les équipements médicaux et de soins de santé, et les radars automobiles à courte portée, en ajoutant des intégrations de tuner d'impédance actif sur les mêmes stations de test. Ces systèmes sont les premiers de 150 mm, 200 mm et 300 mm explicitement conçus pour l'industrie, permettant des tests précis avec combinaison des exigences des applications micro-ondes (mmW), THz et avec tuner d'impédance automatisé, avec la meilleure directivité de mesure possible.

Le TS150-THZ(ANT) pour les mesures d'antennes est également disponible.

Variété d’applications

  • Intégration transparente de tous les étendeurs de fréquence différentiel ou à large bande jusqu’à 1,5 THz
  • Stabilité mécanique et répétabilité maximales combinées à un fonctionnement pratique et sûr
  • Chemin de mesure minimisé pour la meilleure directivité possible des mesures



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs RF
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Diverses options de chuck, supports de PCB et une large gamme d’accessoires tels que des micropositionneurs DC / RF / THz

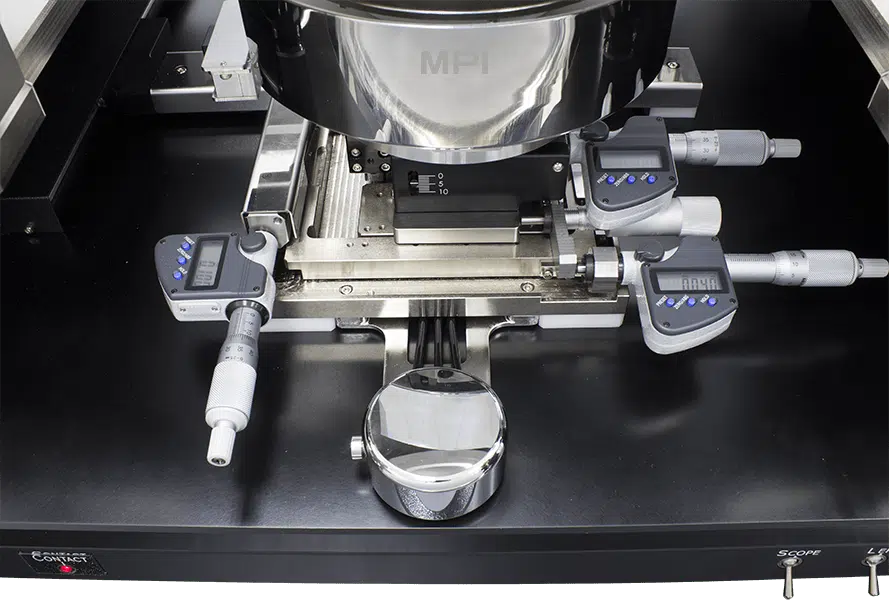

Platine à coussin d’air

La conception unique de la platine sur coussin d'air MPI, avec une commande simple d'une seule main, offre un confort d'utilisation inégalé pour une navigation XY rapide et un chargement rapide des wafers sans compromettre la capacité de positionnement précis et fin avec le mouvement micrométrique XY-Theta supplémentaire :

  • YX : 25 x 25 mm
  • Résolution < 1 µm
  • Thêta : ± 5°
  • Résolution : 7,5.10-3 gradient

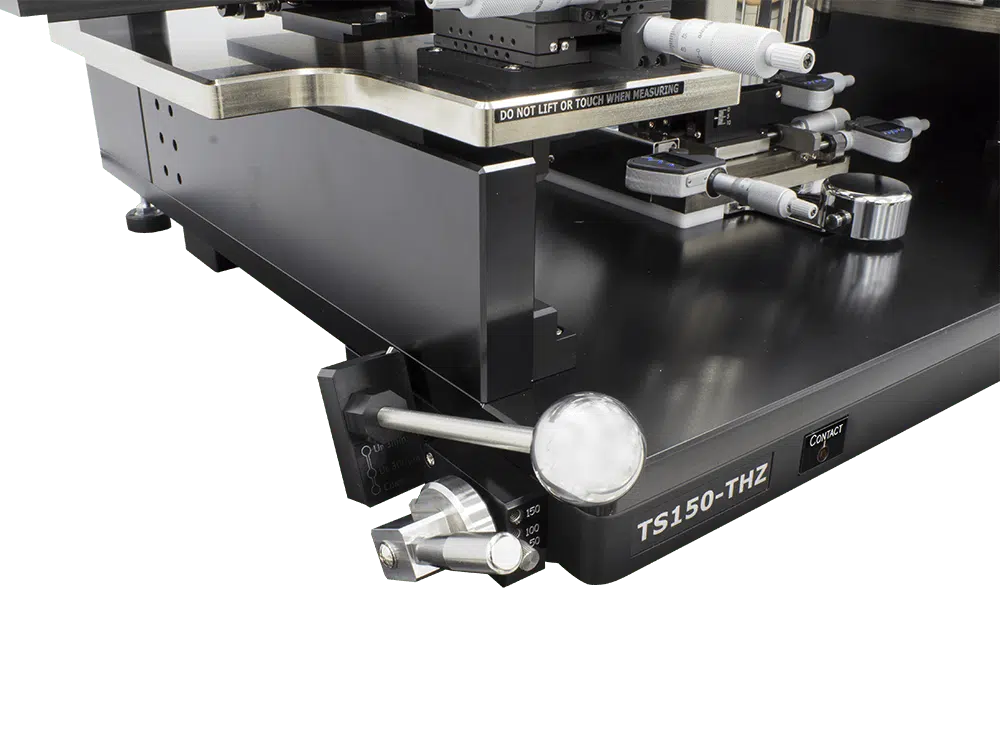

Platine unique avec Probe Hover Control™

La conception répétable (1 μm) de l'élévateur de platine comporte trois positions discrètes pour le contact, la séparation (300 μm) et le chargement (3 mm). L’ascenseur intègre un verrouillage de sécurité qui empêche la descente accidentelle de la plateforme. Ces caractéristiques offrent une fonctionnalité inégalée et intègre les systèmes de test manuel standards de MPI. Ce système prévient des dommages sur les pointes de test ou les wafers et offre un contrôle intuitif, un positionnement précis des contacts, des réglages sûrs et répétables.

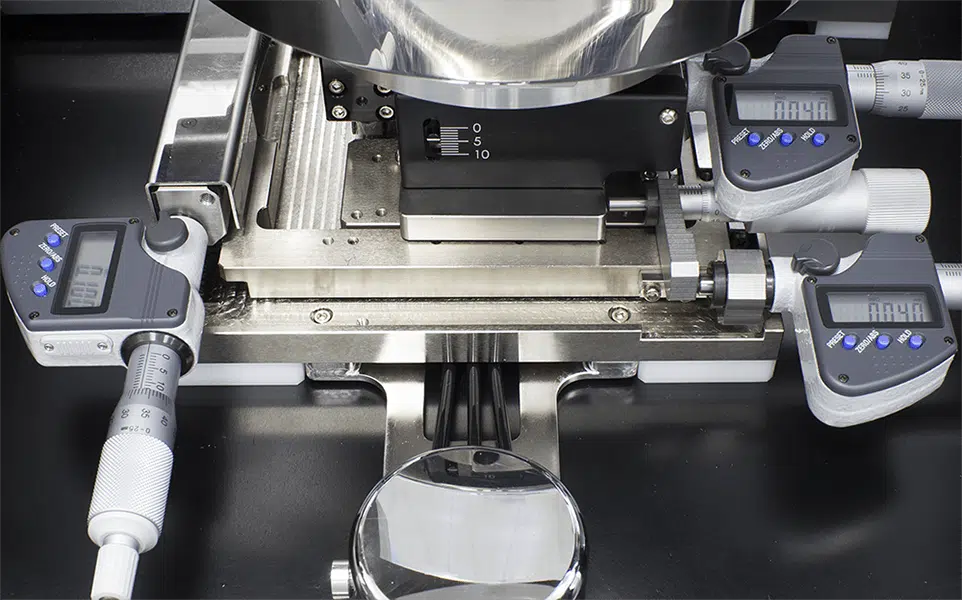

Réglage unique de la position Z du chuck

Les stations de test sous pointes MPI AIT et THZ intègrent, en plus de la platine XY sur coussin d'air, un réglage Z du chuck de 10 mm avec une résolution au µm pour un contrôle fin et précis du contact / de l’overtravel ou la correction de pose de la carte à pointes.

Un indicateur avec une échelle de 1 mm fournit un retour d'information facile à l'opérateur.

Un grand choix de chuck en fonction de l’application

Les systèmes manuels sont disponibles avec différentes options de chucks pour répondre à différents budgets et exigences d'application. Les options comprennent les chucks coaxiaux ou triaxiaux de MPI ou divers chucks thermiques ERS pour prendre en charge les mesures de température jusqu'à 300 °C, avec une parfaite intégration de l’écran tactile de contrôle pour un accès et un fonctionnement rapides et pratiques.

Chucks auxiliaires pour la calibration RF

Les chucks RF intègrent deux chucks auxiliaires construits en céramique pour une calibration RF précise.

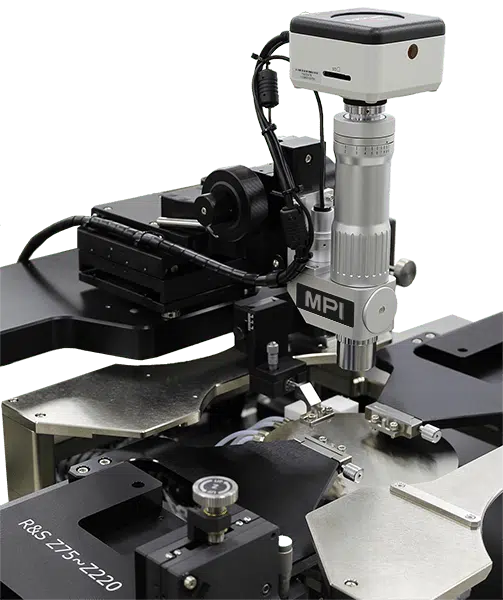

Différents choix d'optiques et de mouvements

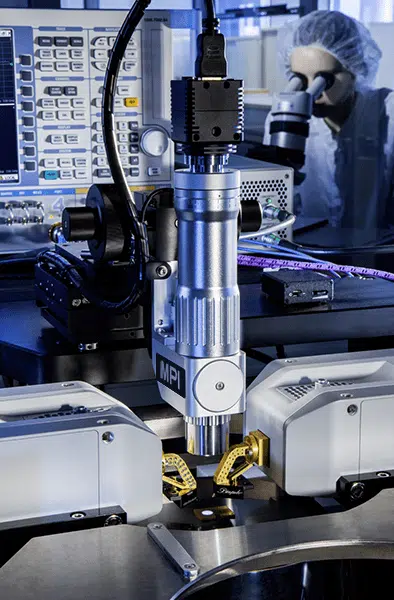

Une large gamme d'optiques est disponible avec un choix entre la stéréo pour toutes les applications courantes DC/CV ou des microscopes à fort grossissement à tube unique pour les configurations RF ou load-pull. Des caméras haute résolution pour un confort optimal sont également proposées.

Base ou table anti-vibration avancée

Etagères pour instruments de mesure

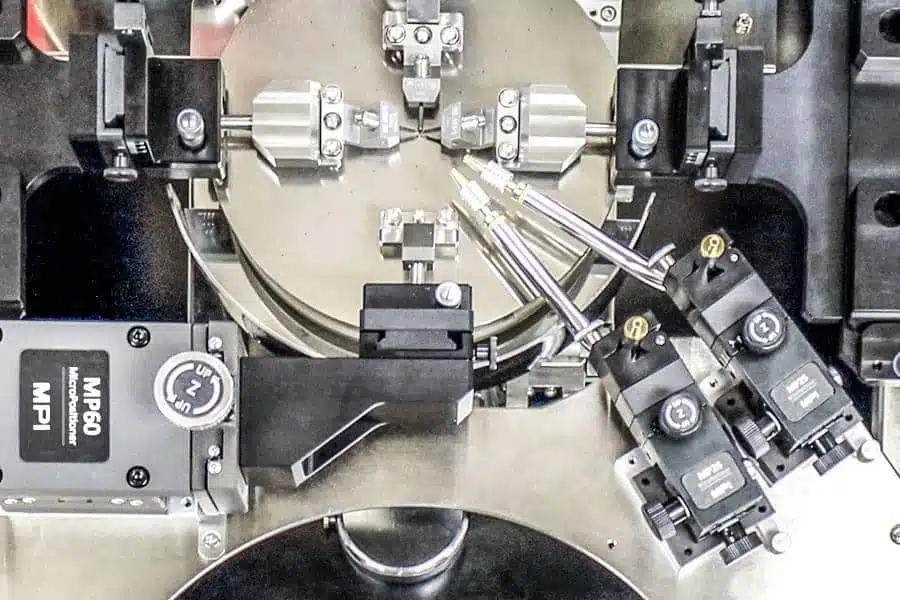

Micro-Manipulateurs, bras DC et RF

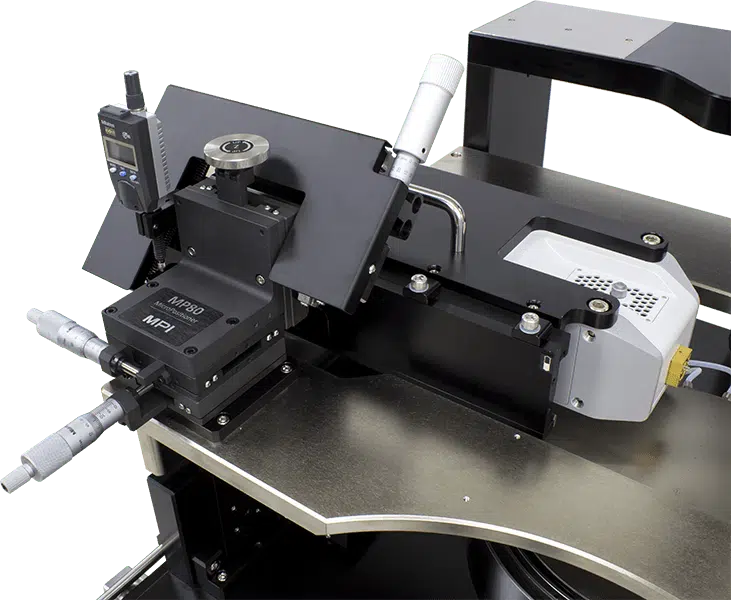

Supports d’adaptation spécifiques pour le montage des têtes millimétriques et les tuners

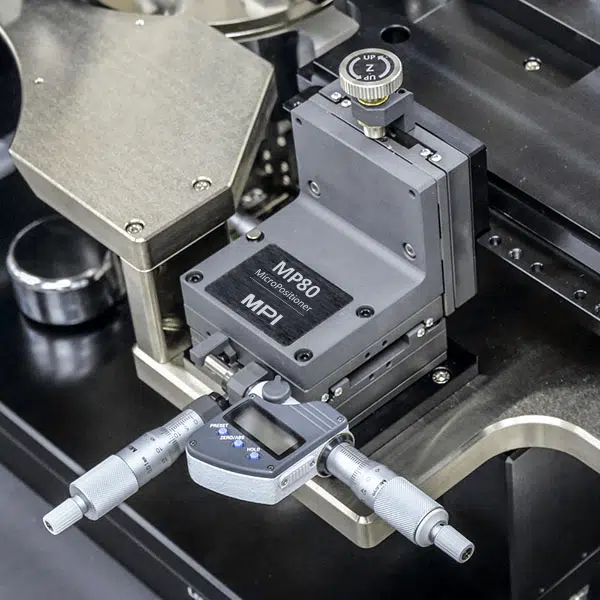

Micromètres numériques

Compresseur et pompe à vide
