GRAVURE PLASMA

GRAVURE PLASMA

Parcourir les produits de la gamme

  • La gravure réactive par ions (RIE) est une technique basée sur le plasma pour enlever précisément du matériau d'un substrat. Des espèces gazeuses activées dans le plasma sont accélérées par un biais électrique pour graver la surface. Un masque est souvent utilisé pour un motif sélectif du substrat.

  • La gravure réactive par ions couplée inductivement (ICPRIE) est idéale pour la gravure profonde du silicium, essentielle pour les applications MEMS. Elle combine une source de plasma couplée inductivement avec une application directe du plasma sur le substrat, permettant une plus grande précision et sélectivité.

  • La gravure par faisceau d'ions (IBE) utilise un faisceau d'ions focalisé, généralement d'argon, pour enlever le matériau avec une grande précision. L'énergie et l'angle du faisceau peuvent être ajustés pour obtenir une gravure uniforme sur divers matériaux.



Notre partenaire Elettrorava conçoit et fabrique en Italie des machines de dépôt de couches minces depuis plus de 35 ans.

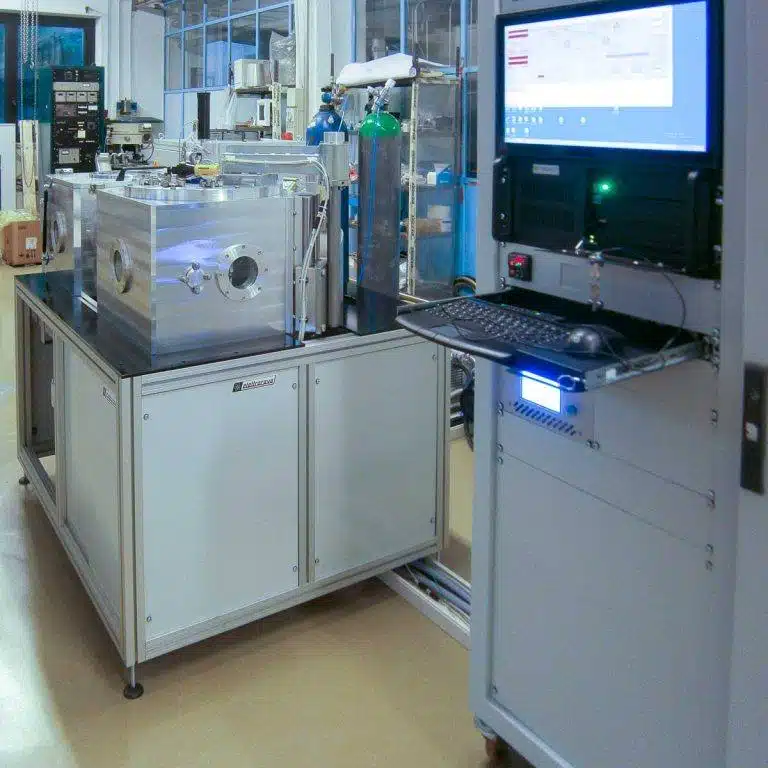

REACTIVE ION ETCHING (RIE) - INDUCTIVE COUPLED PLASMA RIE (ICPRIE) - ION BEAM ETCHING (IBE)

Base pressure HV : < 1x10-6 mbar

Base pressure UHV :

  • RIE et ICPRIE : < 1x10-8 mbar
  • IBE : < 1x10-9 mbar

Pumping system :

  • RIE et ICPRIE : Pompe primaire sèche, Pompe turbomoléculaire à vide poussé
  • IBE : Turbomoléculaire, Cryo, TSP

Sources :

  • RIE : DC, DC pulsé, RF
  • ICPRIE : Source de plasma à couplage inductif
  • IBE : Source de faisceau d'ions (avec ou sans grille)

Additional sources :

  • RIE : N/A
  • ICPRIE : Source de plasma sur substrat
  • IBE : N/A

Deposition area : Jusqu'à 12”

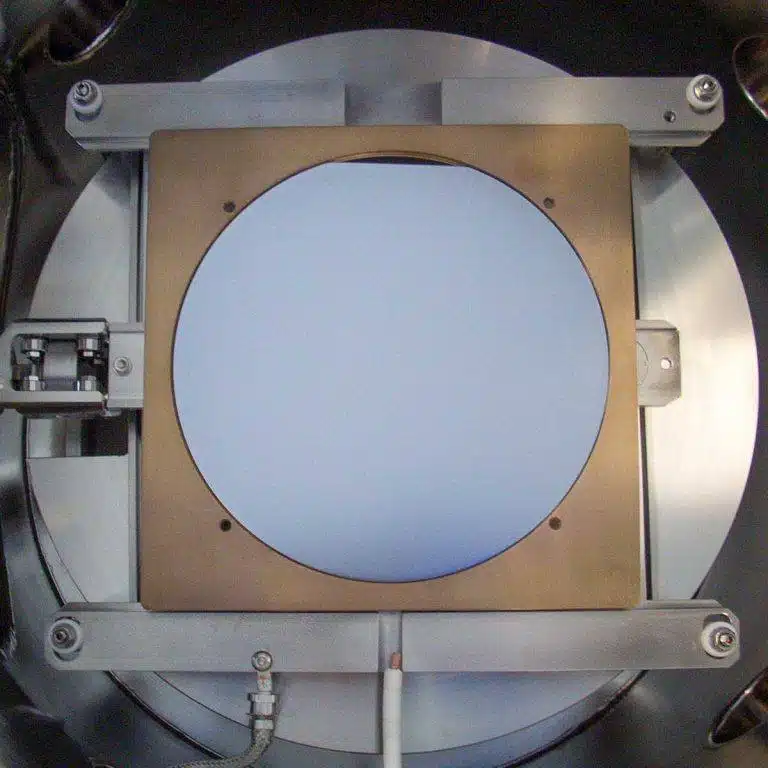

Substrate handling :

  • RIE et ICPRIE : N/A
  • IBE : Rotation : jusqu'à 50 tr/min, configuration planétaire en option, Inclinaison : ±45°.Décalage (Z ou X) : jusqu'à 100 mm

Process temperature :

  • RIE, ICPRIE : Plage de température -40 °C et 400 °C
  • IBE :  Plage de température: de -35 °C et 300 °C

Reactive process :

Un ou plusieurs gaz réactifs :

  • RIE et ICPRIE : 02, H2, N2, C2H4, CF4, SF6, etc.
  • IBE : O2 , H2 , N2 , etc.

Etching uniformity :

  • RIE et ICPRIE : jusqu'à 10%
  • IBE : jusqu'à 5%

Process control : Moniteur optique in situ ou spectroscopie d'émission optique

Substrate load : Manuelle dans la chambre principale ou par Load Lock avec manipulateur manuel ou automatique

Load lock : Verrous de chargement simples ou multiples, manuels ou motorisés avec porte-substrats multiples

Multi wafer loading : Système optionnel de cassettes multi-plaquettes jusqu'à 25 plaquettes

Etched materials :

  • RIE et ICPRIE : métaux, oxydes, nitrures, carbures, semi-conducteurs, matériaux à base de carbone, organiques
  • IBE : métaux, oxydes, nitrures, carbures, semi-conducteurs, matériaux à base de carbone

• Enceintes sur-mesure
• Source ICP (faisceau ionique de 10 cm à 30 cm au choix)
• Densité de courant de 100 eV à 1500 eV)
• Chargement auto ou manuel simple ou à partir de cassette 5 ou 25 wafers
• Porte-substrat sur mesure
• Dépôts statiques, dynamiques, planétaires ou oscillants (0° à 75°)
• Température du substrat possible de +5° à +600°C
• Jusqu’à 8 lignes de gaz disponibles
• Sas possible
• Possibilité de gravure anisotropique et contrôle de l’angle de gravure
• Possibilité double-faisceau (gravure et dépôt/pulvérisation)
• Pompage automatique
• Système de détection de fin de gravure (ex : SIMS)
• Wafer jusqu’à 300 mm (plus sur demande)
