Tests sous pointes : Cartes à pointes – série VC20 et VC43

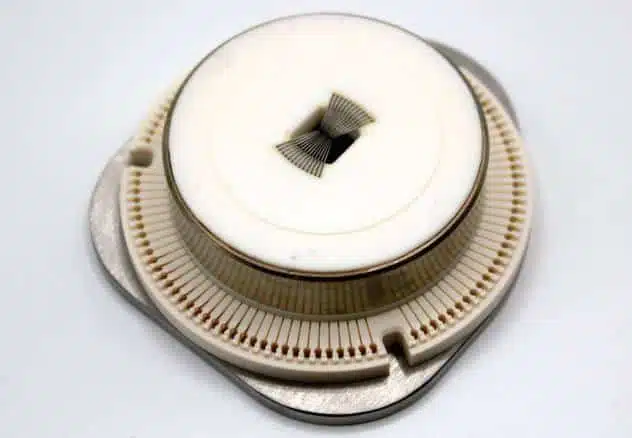

VC20 :

• Carte à pointes céramique de 20 millimètres
• Optimisée pour les tests paramétriques DC, la modélisation et la caractérisation, et le WLR sur un seul site.
• Nombre maximal de canaux : 48

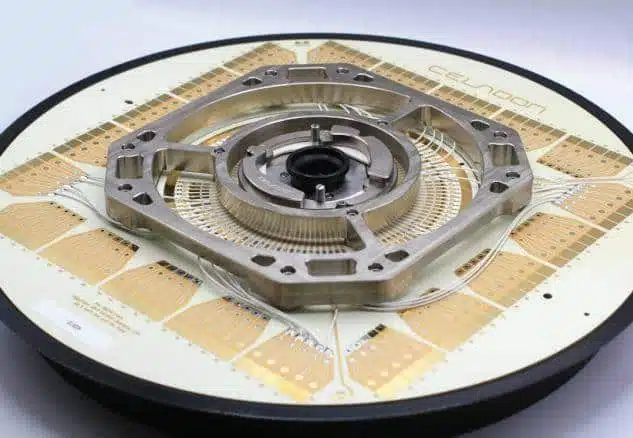

• Plates-formes de test : Keysight 4062, 4072, 4080, Keithley S600, S530, configurations en rack et en pile.
• Taille minimale de la pastille : 30µmx30µm (scrub accordable)
• Résistance de contact : moins de 1 ohm
• Plage de température : -65°C à 200°C
• Fuite : Moins de 5 femtoampères par volt.
• Si vous avez besoin d'un temps de stabilisation plus rapide, voir AttoFast

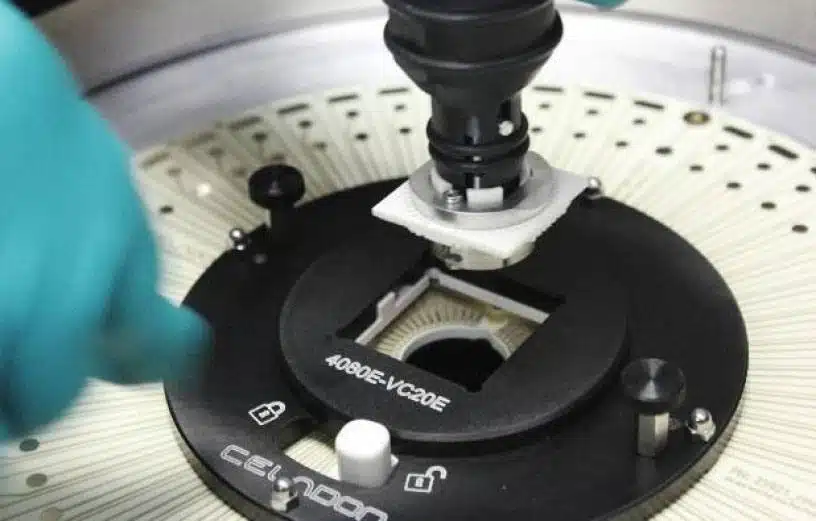

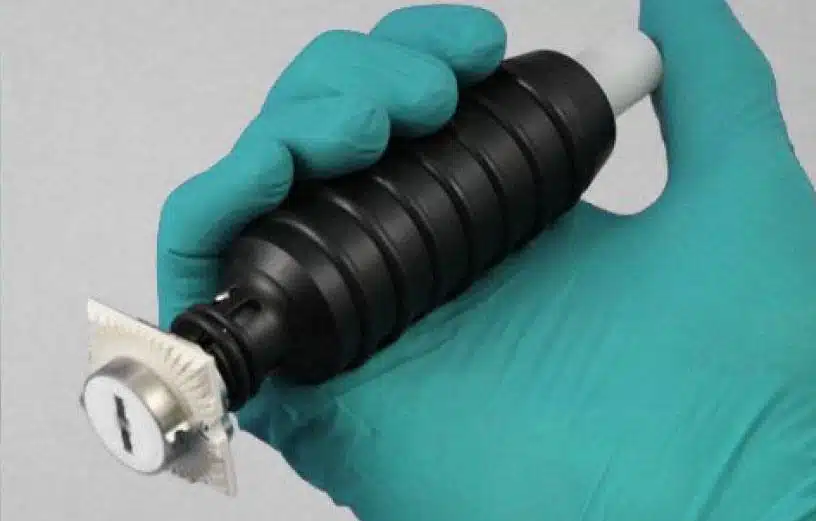

• Peut être installée rapidement à l'aide d'un outil d'interface dans diverses interfaces et occupe un espace de stockage minimal sur le site d'essai.
• Les pointes peuvent être configurées en simple ou double couche.
• Précision standard X/Y : 10 % de la taille du tampon
• Précision Z standard +/- 5 microns
• Réparable
• Performance à vie : Les clients en production font l'expérience de plus de 10 millions de contacts sur des pads d'aluminium et de cuivre.

VC43 :

• Carte de sonde céramique de 43 millimètres
• Optimisée pour les tests paramétriques DC, la modélisation et la caractérisation, et le WLR sur un seul site.
• Peut être rapidement installée à l'aide d'un outil d'interface dans diverses interfaces et occupe un espace de stockage minimal sur le site d'essai.
• Plage de température de fonctionnement effective de -65° à 200°C
• Fuite aussi faible que 5fA/V
• Peut être configuré avec jusqu'à 100 pointes
• Les pointes peuvent être configurées en simple ou double couche.
• Réparable

Câbles Celadon :
Les câbles sont conçus et fabriqués par Celadon. Les câbles sont disponibles en longueurs personnalisées jusqu'au demi-mètre et peuvent être fabriqués avec une variété de connecteurs standard de l'industrie, tels que coaxial, triaxial, Type8, Edge 24/48 ou 35/70, DSub 9, 15, 25, ou 50 ; ou multi-contact avancé. En fonction de la taille globale du produit final, une gaine anti-abrasion peut être utilisée pour éviter l'usure du fil.

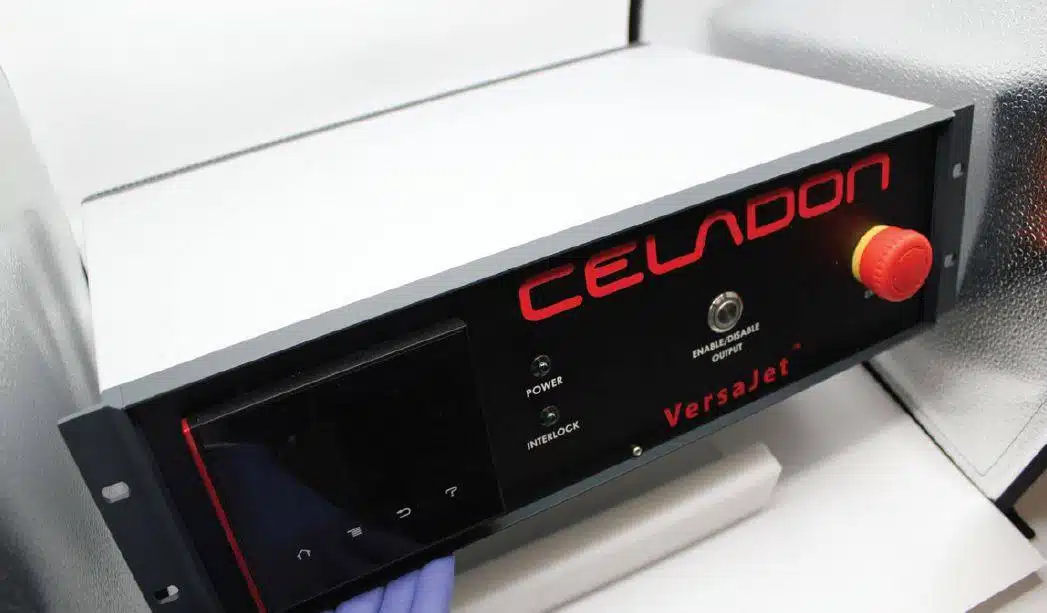

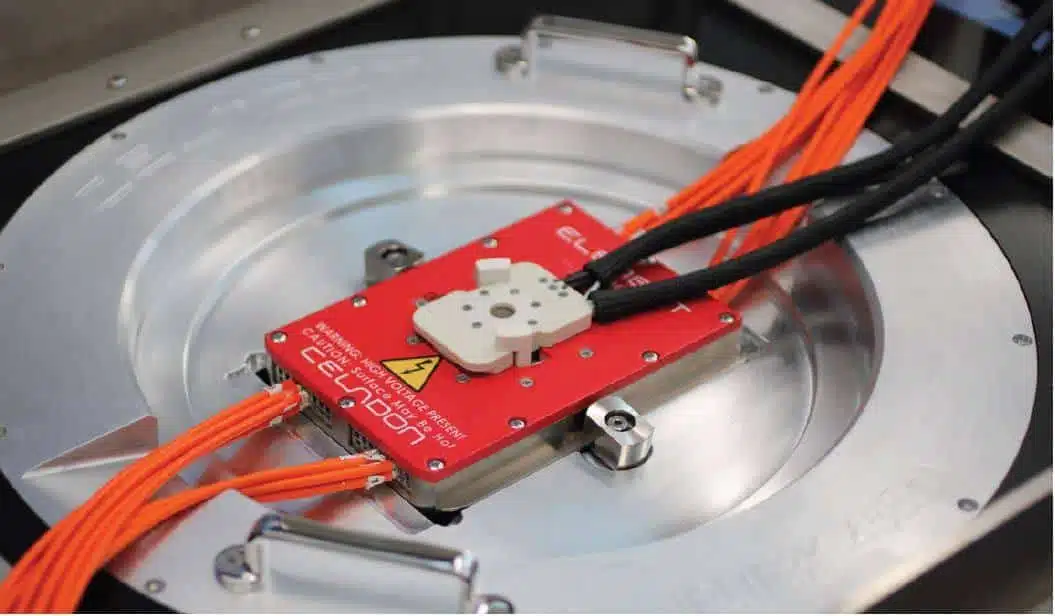

Celadon VersaJet™ avec 45EHV :
Système de suppression des arc électrique à température nominale de 3kV
Le système Celadon 45EHV associé au VersaJet™ permet d'effectuer des tests de haute tension à température ambiante jusqu'à 200°C. Aucun Fluorinert n'est nécessaire - le VersaJet™ offre des performances supérieures. Le VersaJet™ permet de tester des tensions plus élevées en créant une bulle de pression, qui non seulement frotte la surface de l'appareil pour éliminer toute particule susceptible d'offrir un chemin d'ionisation, mais aussi de pressuriser l'objet sous test afin d'augmenter la tension de claquage.
