Le Chroma 3111 (Handler)
Handler SLT – Applications R&D
Applications
Un handler compact dédié au SLT et à la validation produit

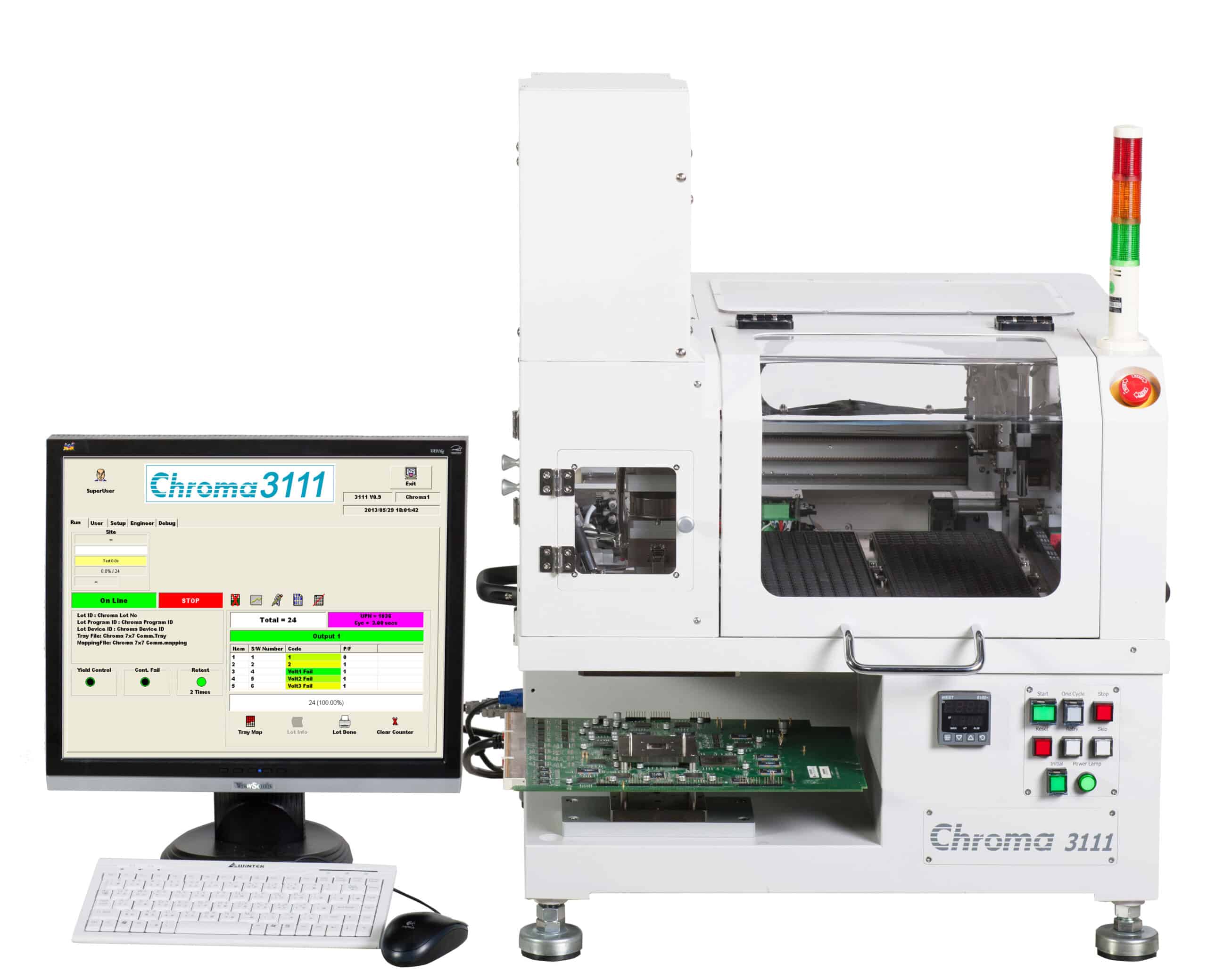

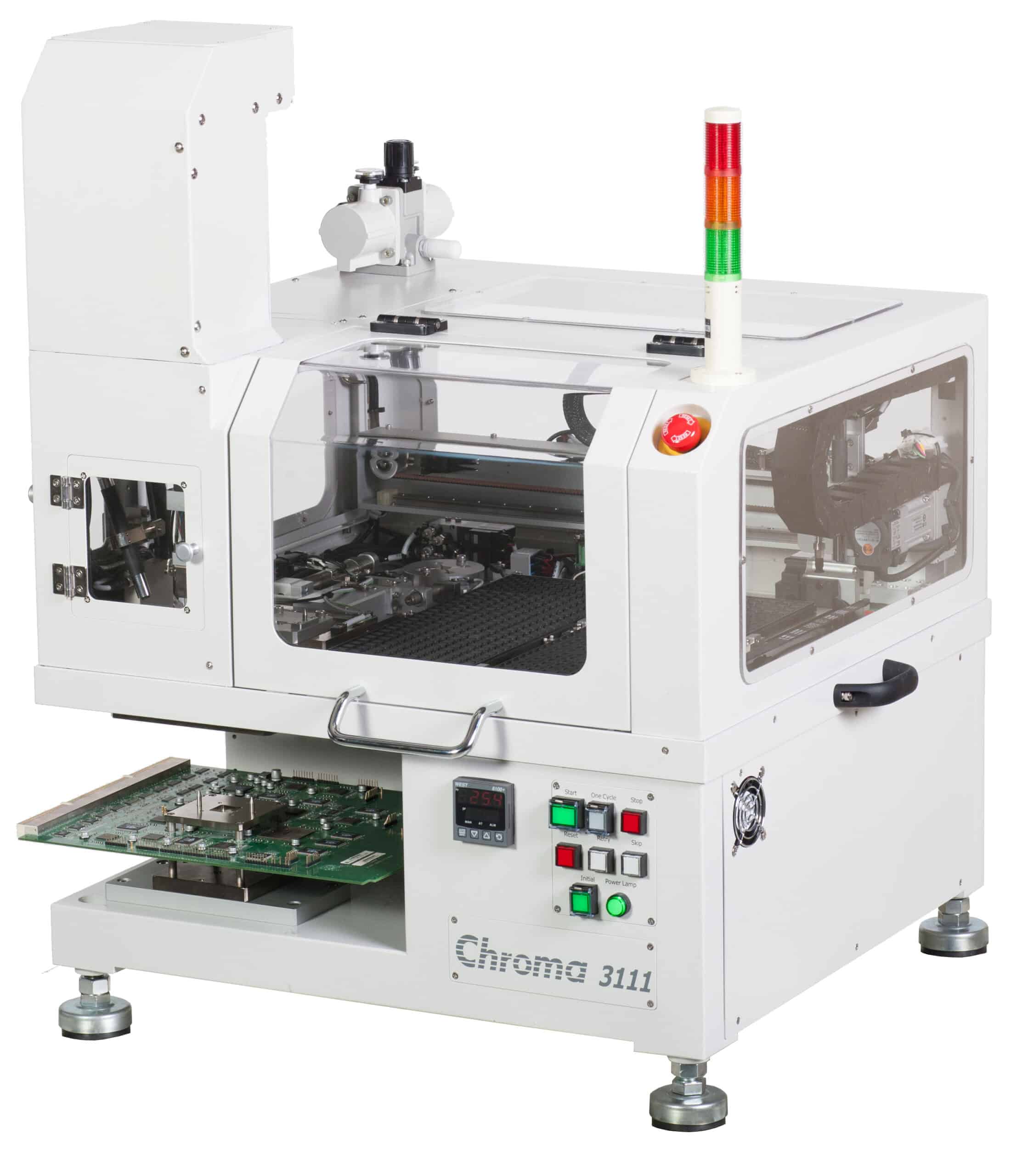

Le Chroma 3111 est un handler automatique mono-site développé pour les applications de System Level Test (SLT), la validation de nouveaux produits (NPI) et les environnements de qualification nécessitant un haut niveau d'automatisation.
Pensé pour les laboratoires de développement comme pour les productions à faible et moyenne cadence, il permet d'automatiser la manipulation des composants tout en garantissant un positionnement précis et reproductible lors des opérations de test.
Grâce à son format compact, le 3111 s'intègre facilement dans les espaces de laboratoire, les zones de caractérisation ou les cellules de test déjà existantes. Compatible avec un large éventail de boîtiers, tels que BGA, QFN, QFP, TSOP et Flip-Chip, il offre une grande flexibilité pour accompagner les évolutions technologiques des composants électroniques.
L'alimentation automatique par magasins JEDEC, associée à un système de manutention spécialement conçu pour préserver l'intégrité des composants, contribue à améliorer la productivité tout en réduisant les risques d'erreur liés aux opérations manuelles. Le Chroma 3111 constitue ainsi une solution idéale pour les fabricants de semi-conducteurs recherchant un équipement fiable, compact et simple à déployer.
Spécifications
Points techniques clés
Le Chroma 3111 combine précision mécanique et flexibilité afin de répondre aux exigences des applications de test modernes :
- Conception de table pour un encombrement réduit 60 cm² : Format compact facilitant l'intégration dans les environnements de laboratoire et de production
- (2) Plateaux JEDEC fixes
- Fenêtre d'interface de test pouvant accueillir des cartes de test mesurant jusqu'à 200 mm (L)x 200 mm (P)
- Prise en charge des composants de 5 x 5 mm à 45 x 45 mm
- Compatibilité avec les boîtiers BGA, QFN, QFP, TSOP et Flip-Chip
- Épaisseur de composant supportée de 0,5 à 5 mm
- Température de test de l’ambiant jusqu'à 125°C
- Force de contact réglable de 10 à 50 kgf
- Rotation des composants jusqu'à ±90°
- Classement logiciel jusqu'à 128 catégories de tri
- Interfaces de communication TCP/IP et RS-232, avec option GPIB
- Classement par catégories configurable par logiciel
- Tête de contact à amortisseur pneumatique
- Équilibre optimisé des forces exercées sur les circuits intégrés
- Protection contre l’empilement de circuits intégrés et le placement ou l’orientation incorrecte des composants
- Capacités de retest automatisé en continu
Cette architecture permet d'obtenir des résultats de test répétables tout en garantissant une excellente stabilité de fonctionnement et une faible fréquence d'intervention opérateur.
Démonstration / location
Fonctionnalités avancées et options disponibles
Afin de renforcer la fiabilité des campagnes de test et d'améliorer l'efficacité opérationnelle, le Chroma 3111 peut être équipé de plusieurs fonctionnalités optionnelles :
Contrôle intelligent du chargement
Une caméra CCD peut être intégrée pour vérifier automatiquement la présence du composant dans le socket et détecter les situations de double chargement avant le lancement du test. Cette fonction contribue à protéger les interfaces de contact et à réduire les risques d'erreurs.
Gestion automatique des retests
Le système dispose d'une fonction de re-test automatique permettant de relancer certains composants sans intervention manuelle, particulièrement utile lors des phases de qualification ou de validation produit.
Tri avancé des composants
Le logiciel de binning intégré offre jusqu'à 128 catégories de classement, facilitant la séparation des composants conformes, non conformes ou nécessitant une analyse complémentaire.
Intégration simplifiée aux infrastructures existantes
Pour répondre aux contraintes d'intégration des lignes de test, le 3111 peut recevoir une interface GPIB optionnelle assurant la compatibilité avec de nombreux systèmes ATE déjà installés.
Protection des composants et des interfaces de test
Le système embarque des fonctions de contrôle d'orientation, de gestion optimisée de la force de contact et de manutention douce afin de prolonger la durée de vie des sockets tout en préservant l'intégrité des composants testés.
Le Chroma 3111 offre ainsi une combinaison efficace de compacité, de simplicité d'utilisation et de fiabilité, parfaitement adaptée aux environnements de validation, de qualification et de System Level Test nécessitant une automatisation performante sans les contraintes d'un handler de production haute cadence.
