Probers Manuels

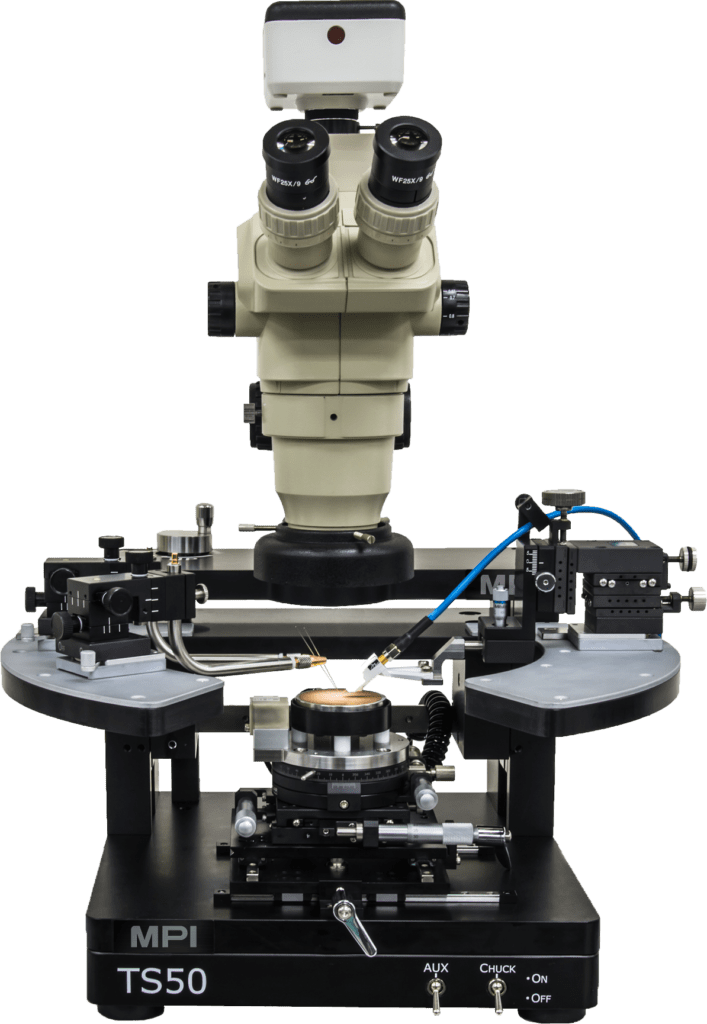

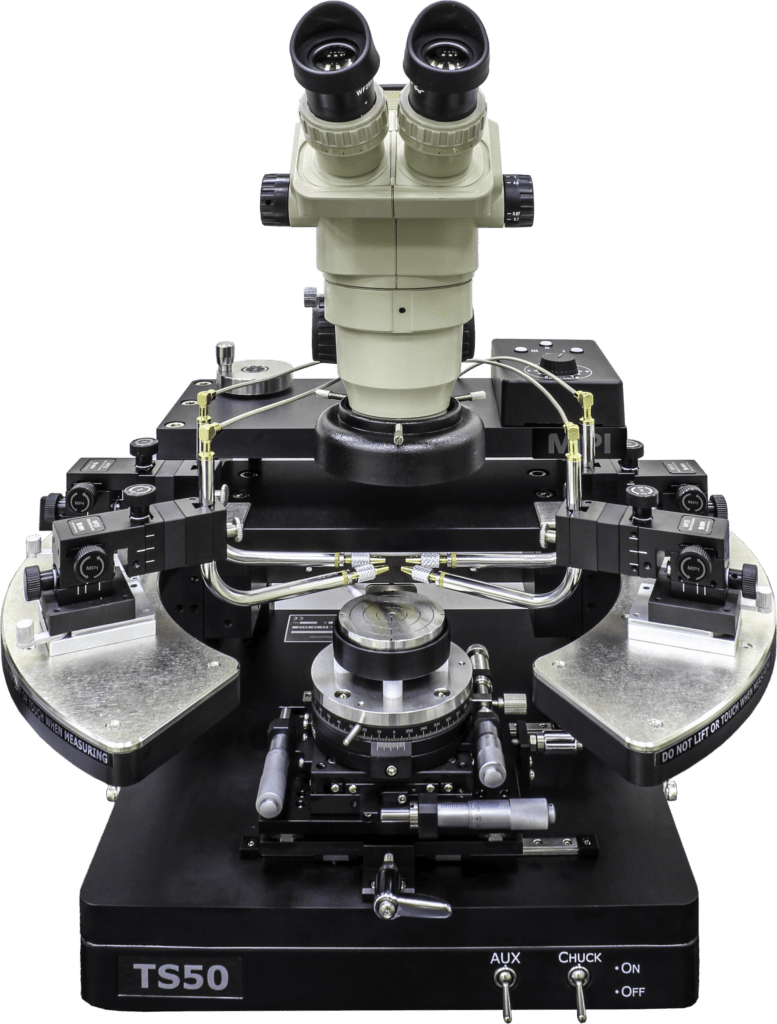

MPI TS50 : Système de test sous pointes manuel jusqu’à 50 mm pour des mesures DC / CV et RF précises et fiables

Plateforme flexible

  • Conçu pour la recherche, le développement et l’utilisation académique dans l’ingénierie des circuits intégrés, test à matrice unique
  • Plate-forme idéale pour les mesures load-pull et de bruit à haute fréquence



Conception ergonomique

  • Plate-forme solide et stable avec un faible encombrement (300 x 300 mm)
  • Platine rigide permettant d’accueillir jusqu’à 6 positionneurs DC ou 2 positionneurs RF
  • Fonctionnement simple pour le mouvement du chuck et du microscope



Évolutivité

  • Disponible avec diverses options de chuck et une large gamme d’accessoires tels que des micropositionneurs DC / RF / mmW, des optiques, des microscopes et une boîte noire blindée EMI pour répondre à diverses applications
mpi-ts50
Demander un devis

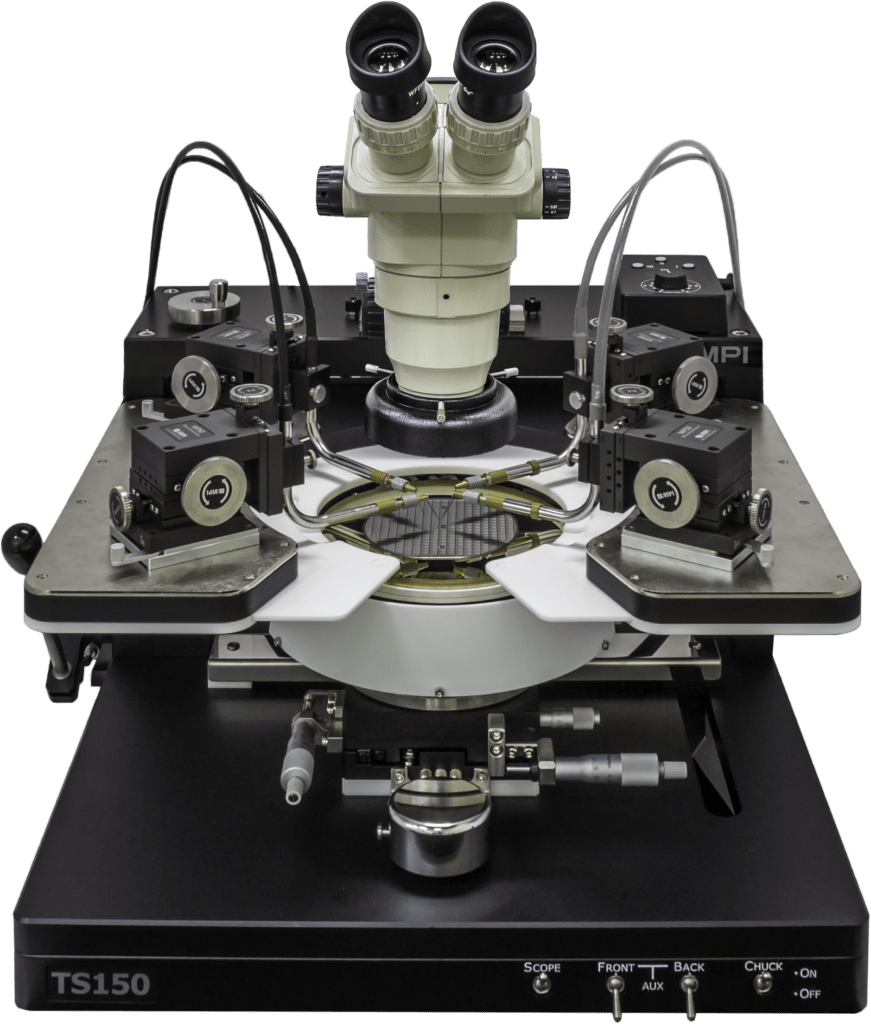

MPI TS150 : Système de test sous pointes manuel jusqu’à 150 mm pour des mesures DC / CV, RF et haute puissance précises et fiables

Utilisation universelle

  • Conçu pour une grande variété d’applications telles que la caractérisation et la modélisation des dispositifs, les tests de fiabilité sur wafers, l’analyse des défaillances, l’ingénierie des circuits intégrés, les MEMS et la haute puissance



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs RF
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Disponible avec diverses options de chuck et une large gamme d’accessoires tels que des micropositionneurs DC / RF / mmW, des optiques, des microscopes et une boîte noire blindée EMI pour répondre à diverses applications



Solutions de test manuel MPI Impact clé en main dédiées aux laboratoires et universitaires :

null

MPI a développé une gamme complète de station de test sous pointes manuelles (pour wafer de 25 à 150 mm), avec différentes utilisations possibles (mesures DC/CV Coax ou Triax, RF, THZ) comprenant l’ensemble des accessoires nécessaires à la réalisation des tests. Ces solutions « Clé-en-main » et de haute qualité sont proposées à un tarif hyper attractif.

mpi-ts150
Demander un devis

MPI TS150-HP : Système de test sous pointes manuel jusqu’à 150 mm pour des mesures précises de haute puissance jusqu’à 10 kV, 600 A

Utilisation universelle

  • Conçu spécifiquement pour la mesure de dispositifs haute puissance et une grande variété d’applications telles que la caractérisation et la modélisation de dispositifs, les test de fiabilité sur wafer, l’analyse des défaillances, l’ingénierie des circuits intégrés et les MEMS



Conception ergonomique et sûre

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs à courant fort
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement
  • DarkBox blindé EMI et ArcShieldTM plaqués pour des applications haute tension sûres



Évolutivité

  • Disponible avec diverses options de connexion d’instruments et de chucks et une large gamme d’accessoires tels que des micropositionneurs et des microscopes pour prendre en charge diverses applications
mpi-ts150-hp
Demander un devis

MPI TS150-AIT : Système de test sous pointes manuel jusqu’à 150 mm, le premier système de test sous pointes de 150 mm explicitement conçu pour les applications mmW, THz et tuner d’impédance automatique

Variété d’applications

  • Intégration transparente de tous les étendeurs de fréquence différentiel ou à large bande, et des tuners d’impédance automatisés
  • Nouvelle conception de l’intégration des extendeurs/tuners pour une dynamique de mesure maximale
  • Stabilité mécanique et répétabilité maximales combinées à un fonctionnement pratique et sûr



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs à courant fort
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Table anti-vibration en option pour les tuners d’impédance de grande taille
  • Optique dédiée permettant de minimiser la longueur des câbles et des guides d’ondes, pour une directivité de mesure maximale
  • Diverses options de chuck, supports de PCB et une large gamme d’accessoires tels que des micropositionneurs DC / RF / mmW
mpi-ts150-ait
Demander un devis

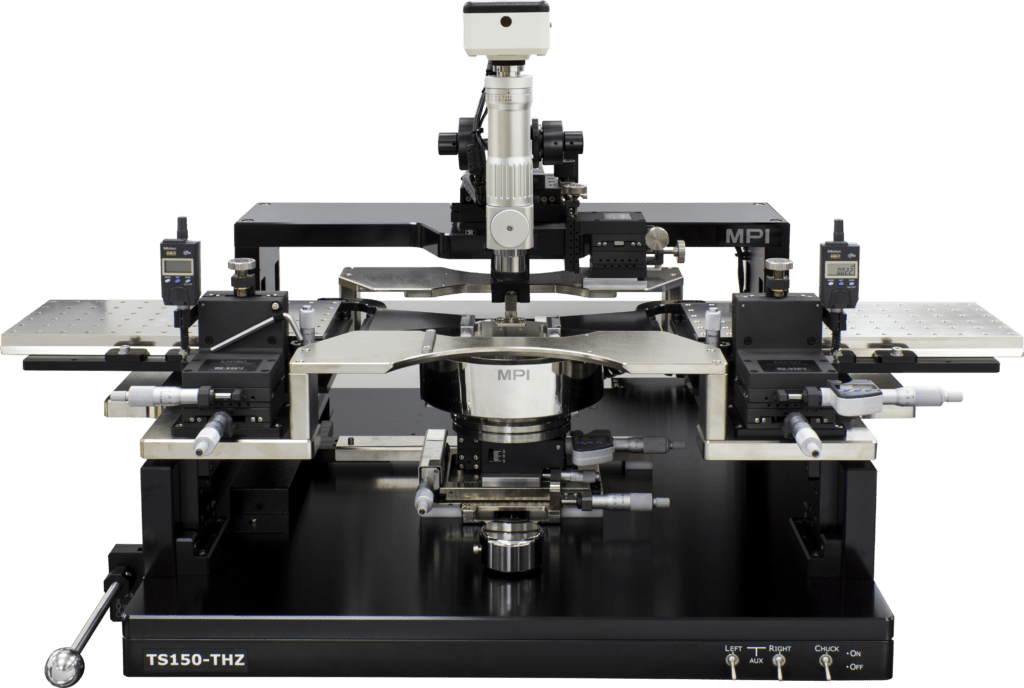

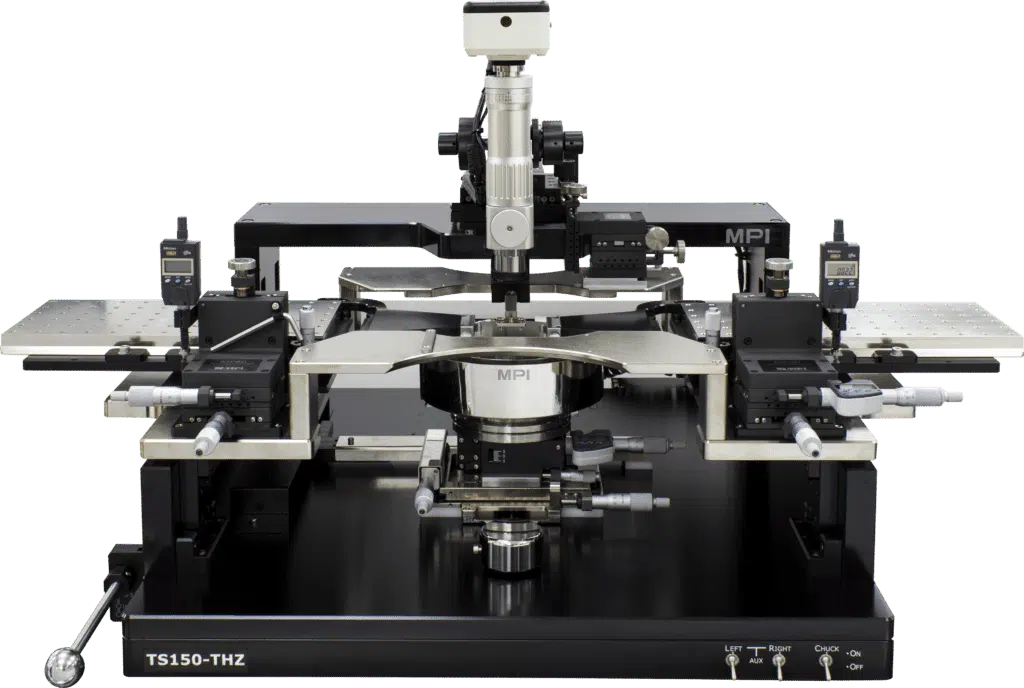

MPI TS150-THZ : Système de test sous pointes manuel jusqu’à 150 mm, le premier système de test sous pointes explicitement conçu pour des mesures précises dans la gamme de fréquences des ondes mm et des ondes submm (THz)

Variété d’applications

  • Intégration transparente de tous les étendeurs de fréquence différentiel ou à large bande jusqu’à 1,5 THz
  • Stabilité mécanique et répétabilité maximales combinées à un fonctionnement pratique et sûr
  • Chemin de mesure minimisé pour la meilleure directivité possible des mesures



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs RF
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Diverses options de chuck, supports de PCB et une large gamme d’accessoires tels que des micropositionneurs DC / RF / THz
mpi-ts150-thz
Demander un devis

MPI TS200 : Système de test sous pointes manuel jusqu’à 200 mm pour des mesures DC / CV, RF et haute puissance précises et fiables

Utilisation universelle

  • Conçu pour une grande variété d’applications telles que RF et mmW, caractérisation des dispositifs, test de fiabilité sur wafers, haute puissance, analyse des défaillances, circuits intégrés, ingénierie et MEMS



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs à courant fort
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Disponible avec diverses options de chuck et une large gamme d’accessoires tels que des micropositionneurs DC / RF / mmW, des microscopes et une DarkBox blindée EMI pour prendre en charge diverses applications
mpi-ts200
Demander un devis

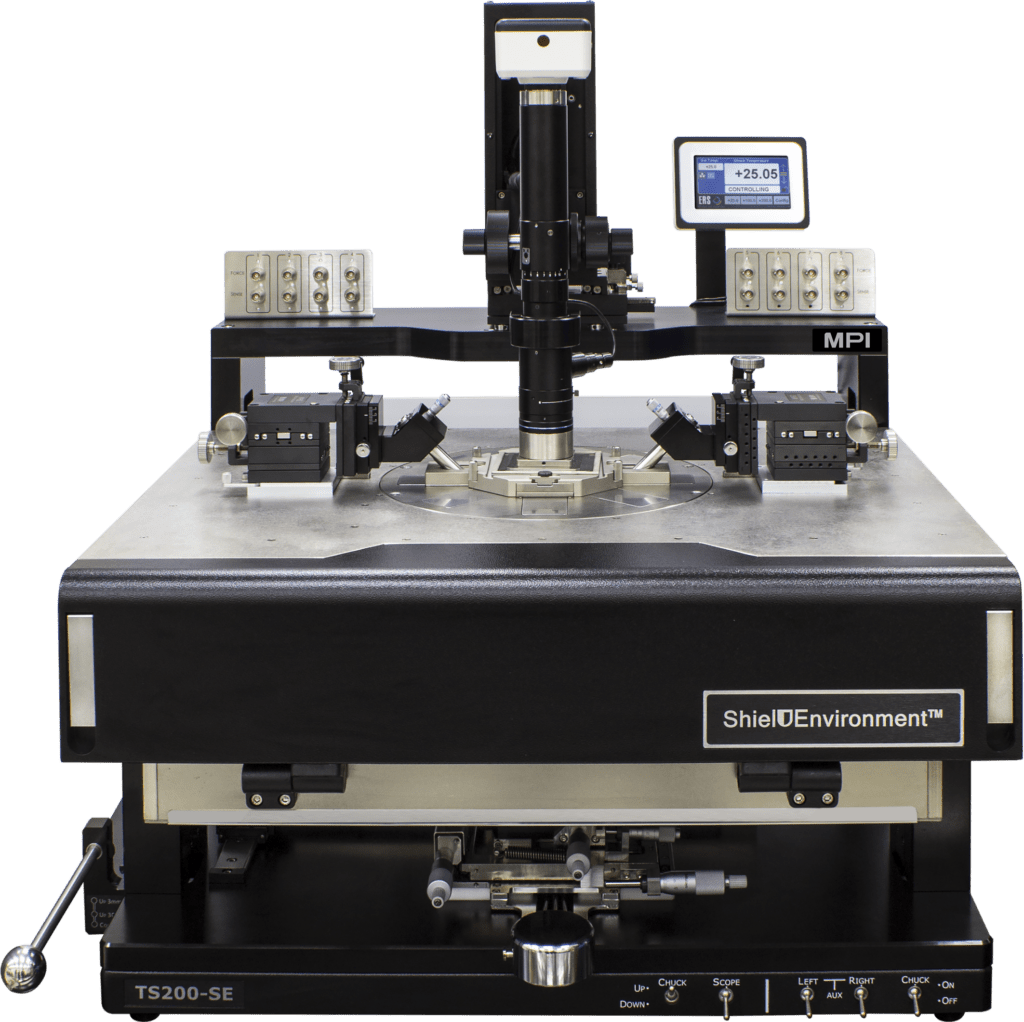

MPI TS200-SE : Système de test sous pointes manuel jusqu’à 200 mm avec ShielDEnvironmentTM pour des mesures DC/CV, High Power, RF et mmW précises et fiables

Utilisation universelle

  • Conçu pour une grande variété d’applications telles que la caractérisation des dispositifs, la haute puissance et la modélisation, test de fiabilité, RF et mmW et l’analyse des défaillances



MPI ShielDEnvironment™ pour des mesures précises

  • Conception pour un blindage EMI / RFI / lumière avancé
  • Capacités FemtoAmp à faible fuite
  • Table anti-vibration active intégrée
  • Large plage de température de -60 °C à 300 °C



Conception ergonomique et options

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Disponible avec diverses options de chuck et une large gamme d’accessoires tels que les micropositionneurs DC / RF / mmW, les microscopes et ShielDEnviroment™ fournissent un excellent support pour diverses applications
mpi-ts200-se
Demander un devis

MPI TS200-THZ : Système de test sous pointes manuel jusqu’à 200 mm, le premier système de test sous pointes de 200 mm explicitement conçu pour les applications mmW, THz et tuner d’impédance automatique

Variété d’applications

  • Intégration transparente de tous les étendeurs de fréquence différentiels ou à large bande et des tuners d’impédance automatiques
  • Nouvelle conception de l’intégration des extendeurs/tuners pour une dynamique de mesure maximale
  • Stabilité mécanique et répétabilité maximales combinées à un fonctionnement pratique et sûr



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine grande et rigide permettant d’accueillir des micropositionneurs de grande surface, et des rallonges mmW
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Table anti-vibration en option pour les tuners d’impédance de grande taille
  • Optique dédiée permettant de minimiser la longueur des câbles et des guides d’ondes, pour une directivité de mesure maximale
  • Diverses options de chuck, supports de PCB et une large gamme d’accessoires tels que des micropositionneurs DC / RF / mmW
mpi-ts200-thz
Demander un devis

MPI TS300 : Système de test sous pointes manuel jusqu’à 300 mm pour des mesures DC / CV et RF précises et fiables

Utilisation universelle

  • Conçu pour une grande variété d’applications telles que la caractérisation et la modélisation de dispositifs, l’analyse des défaillances, l’ingénierie des circuits intégrés et les MEMS



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs RF
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Disponible avec diverses options de chuck et une large gamme d’accessoires tels que des micropositionneurs DC / RF / mmW, des optiques, des microscopes et une boîte noire blindée EMI pour répondre à diverses applications
mpi-ts300
Demander un devis

MPI TS300-SE : Système de test sous pointes manuel jusqu’à 300 mm avec ShielDEnvironmentTM pour une mesure DC/CV, RF, mmW et haute puissance précise et fiable

Utilisation universelle

  • Conçu pour une grande variété d’applications telles que la caractérisation et la modélisation des dispositifs, tests de fiabilité, RF et mmW et l’analyse des défaillances
  • Option : mesure haute puissance



MPI ShielDEnvironment™ pour des mesures précises

  • Conception pour un blindage EMI / RFI / lumière avancé
  • Capacités FemtoAmp à faible fuite
  • Table anti-vibration active intégrée
  • Large plage de température de -60 °C à 300 °C



Conception ergonomique et options

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Disponible avec diverses options de chuck et une large gamme d’accessoires tels que les micropositionneurs DC / RF / mmW, les microscopes et le ShielDEnviroment™ fournissent un excellent support pour diverses applications



Option de rideau lumineux

  • Option permettant de convertir la station de test en TS300-HP pour les mesures à haute puissance.
mpi-ts300-se
Demander un devis

MPI TS300-PCB : Système de test sous pointes PCB manuel jusqu’à 300 mm pour des mesures RF et mmW précises et fiables sur les cartes PCB

Utilisation dédiée

  • Conçu pour le test sur PCB dans diverses configurations de mesure DC/CV et RF
  • Intégrité du signal
  • Option SENTIO® pour un test efficace grâce à l’automatisation du microscope
  • Supports de PCB de 2 x 2 pouces à 24 x 20 pouces
  • Chucks AUX intégrés pour l’étalonnage RF



Conception ergonomique

  • Contrôle unique du mouvement du chuck par coussin d’air pour un fonctionnement rapide à une seule main
  • Platine rigide permettant d’accueillir jusqu’à 10 positionneurs DC ou 4 positionneurs RF
  • Levage de la platine hautement reproductible avec trois positions pour le contact, la séparation et le chargement



Évolutivité

  • Disponible avec diverses options de chuck et une large gamme d’accessoires tels que des micropositionneurs DC / RF / mmW, des optiques, des microscopes et une boîte noire blindée EMI pour répondre à diverses applications
mpi-ts300-pcb
Demander un devis
