Prober Manipulateur

Manipulateurs micrométriques

Parcourir les produits de la gamme

MPI offre une grande variété de Micro Manipulateurs précis et sans jeu, pour répondre à toutes les conditions de mesure. La gamme intègre des positionneurs très compacts jusqu’à de haute résolution équipé d’un micromètre numérique pour les applications RF et mmW :

  • MP25 : le plus petit, dédié aux mesures coaxiales IV/CV et triaxiales à très faible courant.

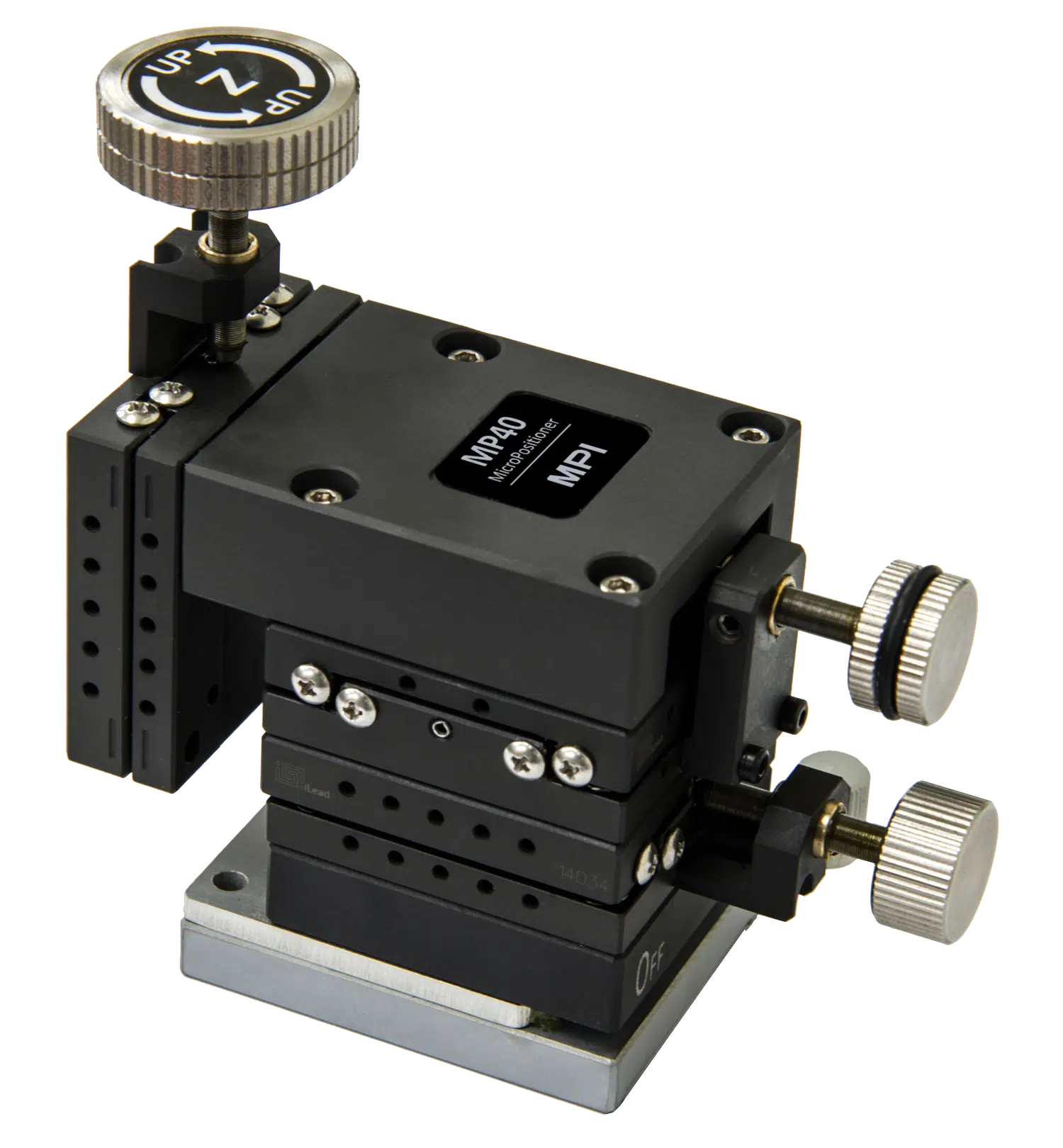

  • MP40 : l'universel, permet des mesures précises IV/CV coaxiales, triaxiales à courant ultra-faible et RF. Très compact avec les 2 vis XY positionnées à l'arrière.

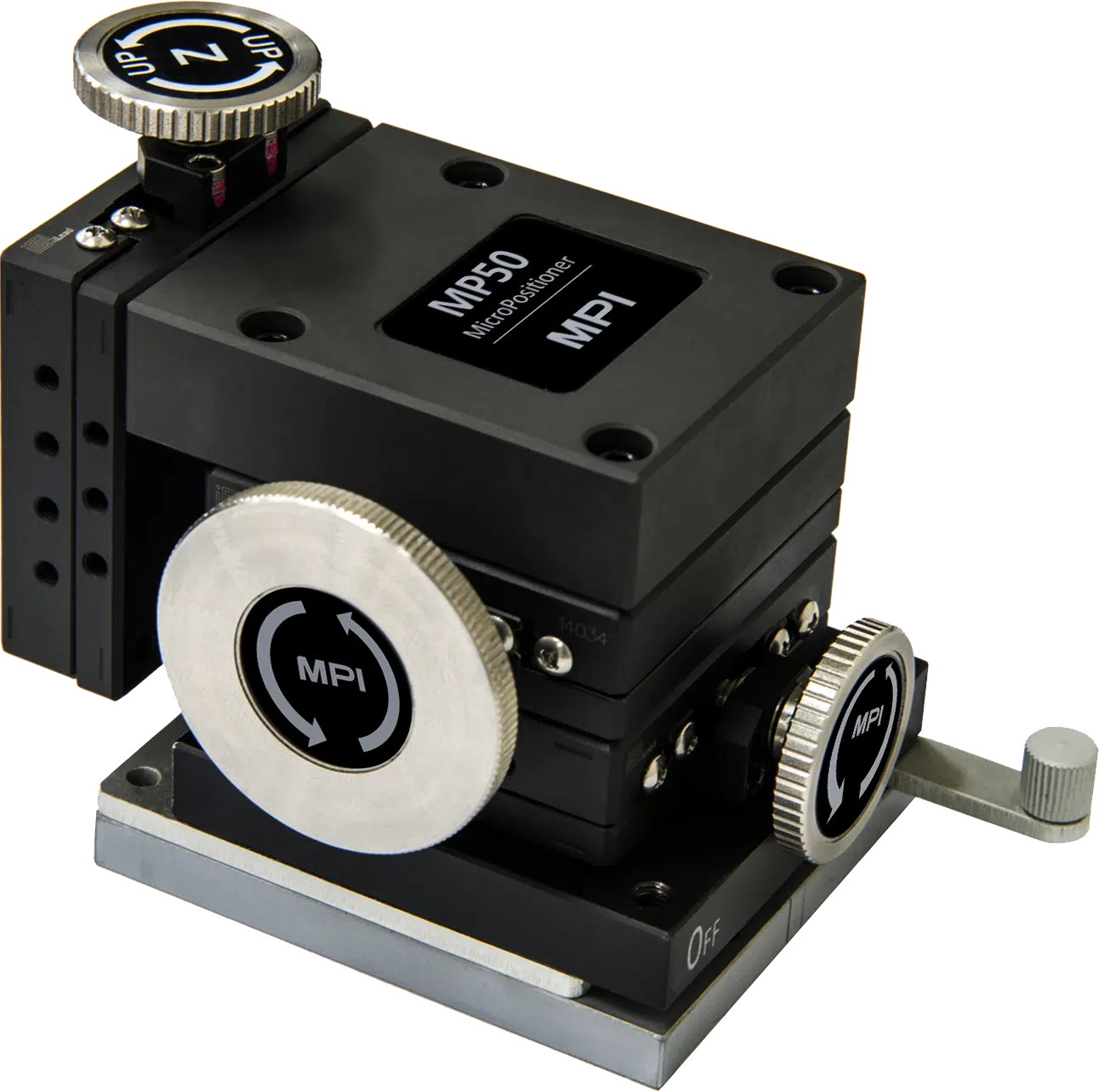

  • MP50 : Le Kelvin, parfaitement adapté aux mesures coaxiales IV/CV extrêmement précises, aux mesures triaxiales à courant ultra-faible.

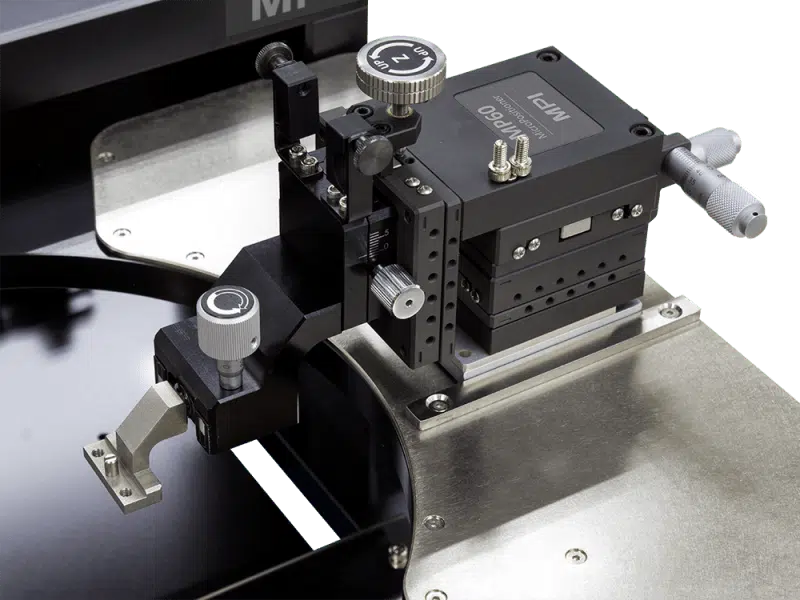

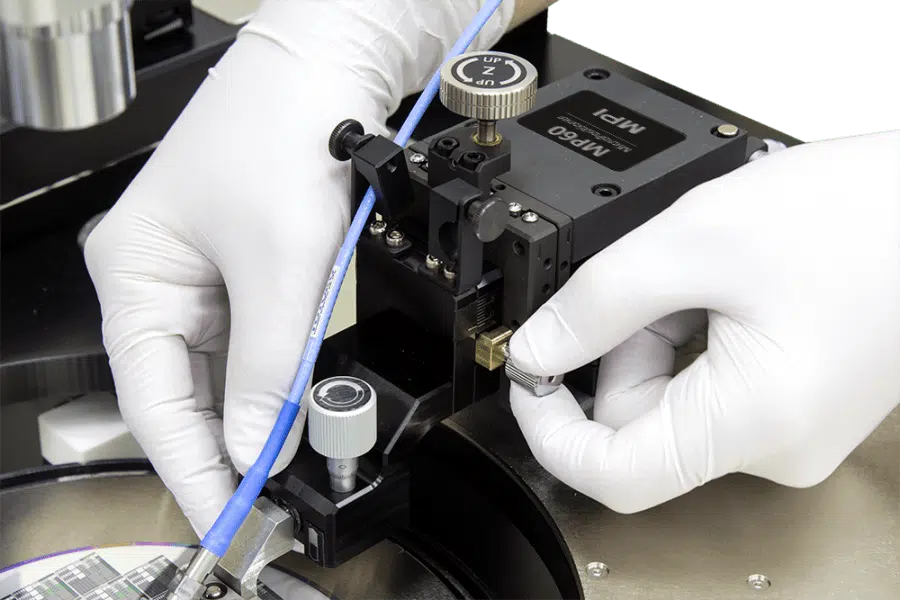

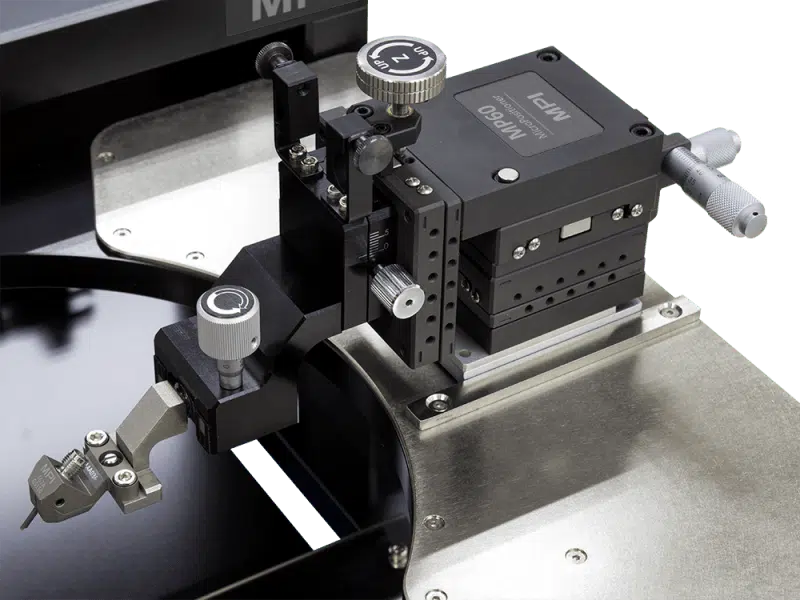

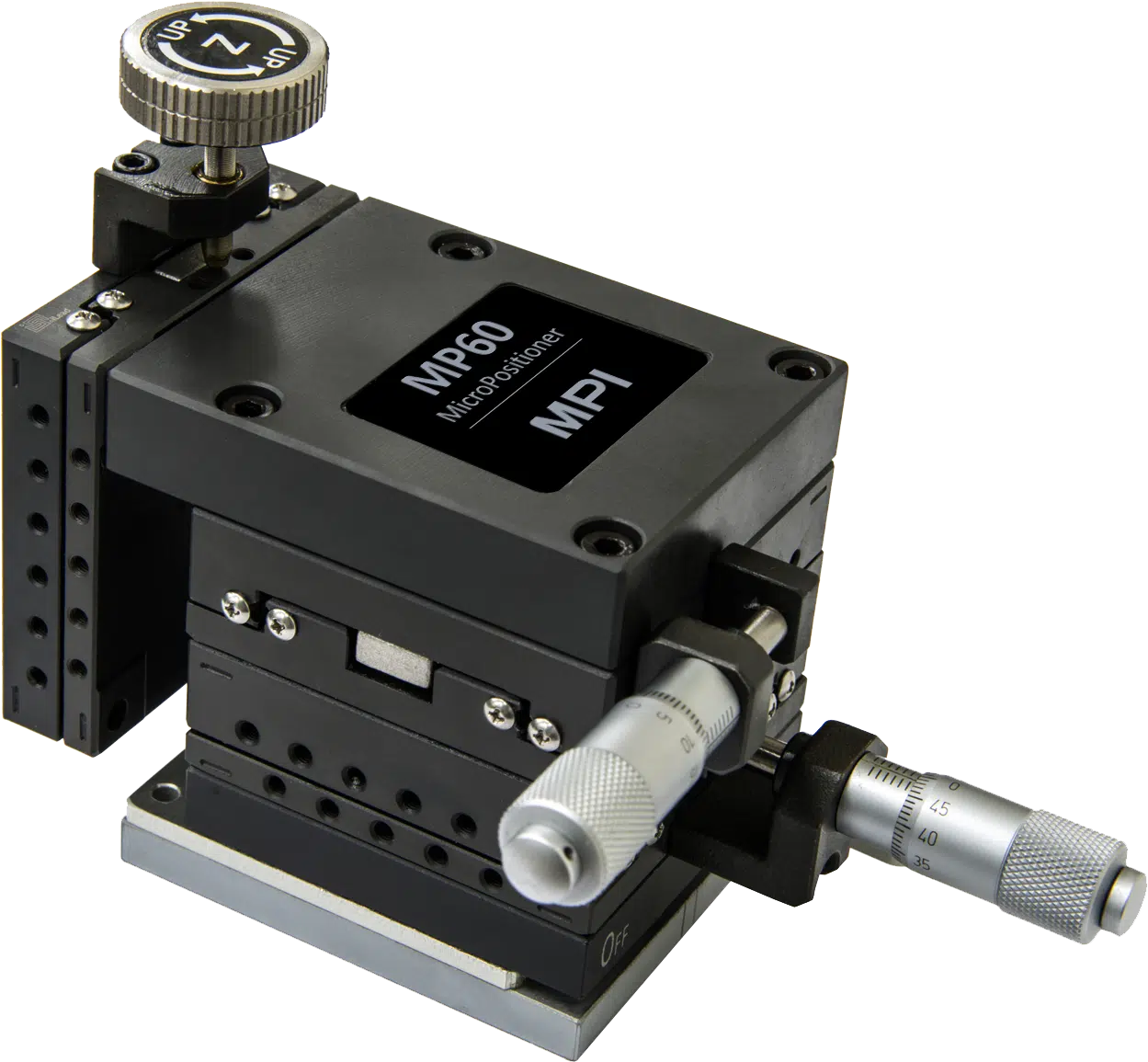

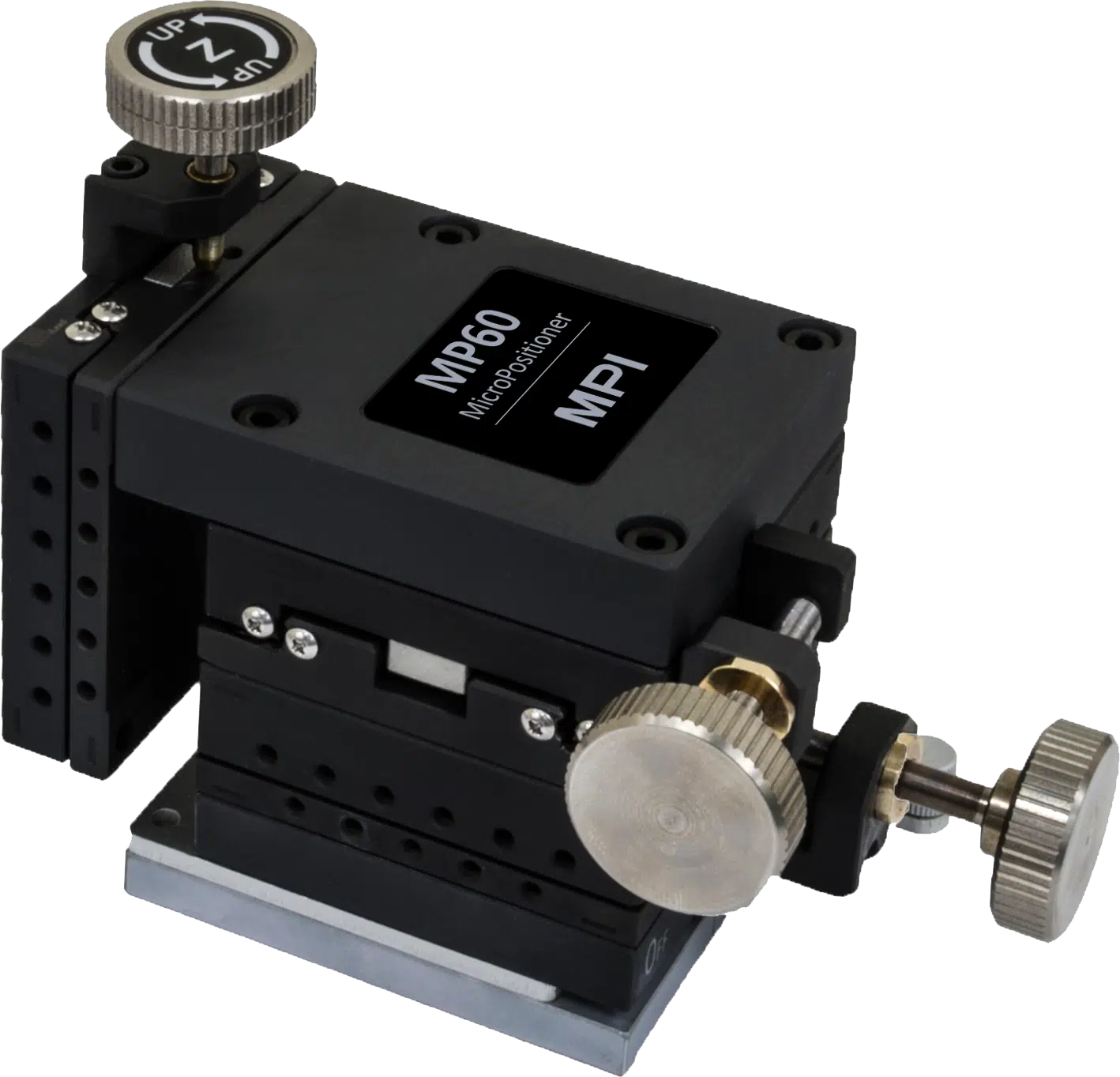

  • MP60 : Le RF, dédié aux mesures RF précises et stables. Existe en version MR et DM pour des exigences de précision plus élevées.

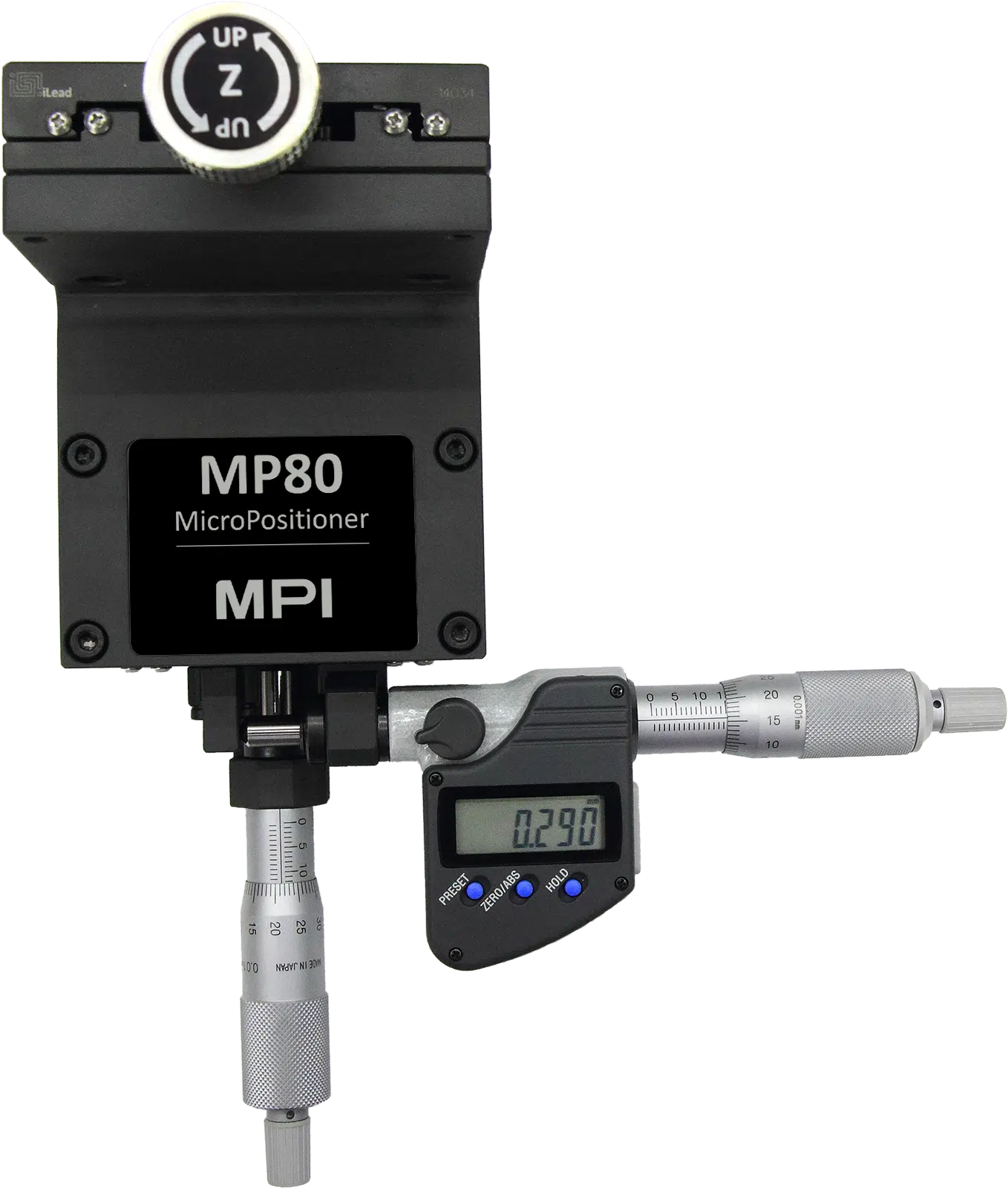

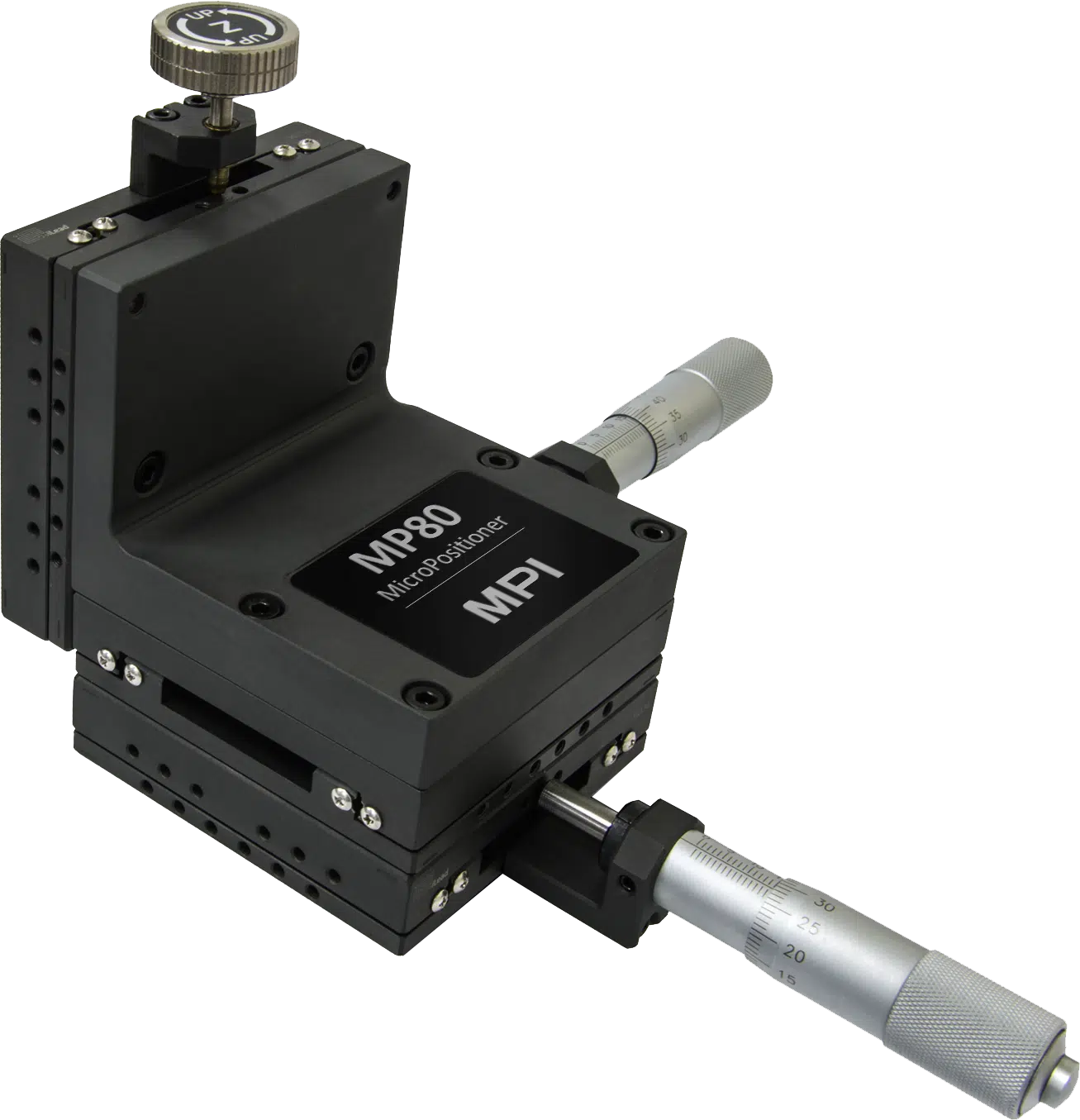

  • MP80 : Le mmW One, conçu pour des mesures RF précises et stables, ainsi que des mesures large bande et à haute fréquence.
  • PMP60 : Le positionneur programmable RF, idéal pour des mesures RF précises et stables avec des mouvements motorisés.
  • PMP80 : Le positionneur programmable mmW, conçu pour des mesures RF précises et stables, des mesures large bande et mmW avec des mouvements motorisés.
  • MP3X et MP4X : Les positionneurs de grande taille, conçus pour des mesures load pull vectoriel avec des tuners et des sondes RF en montage direct.



MPI propose une gamme complète d'accessoires, notamment des bras porte pointes coaxiaux, triaxiaux, RF, Kelvin haute température, haute tension et fort courant.

La Qualité de contact

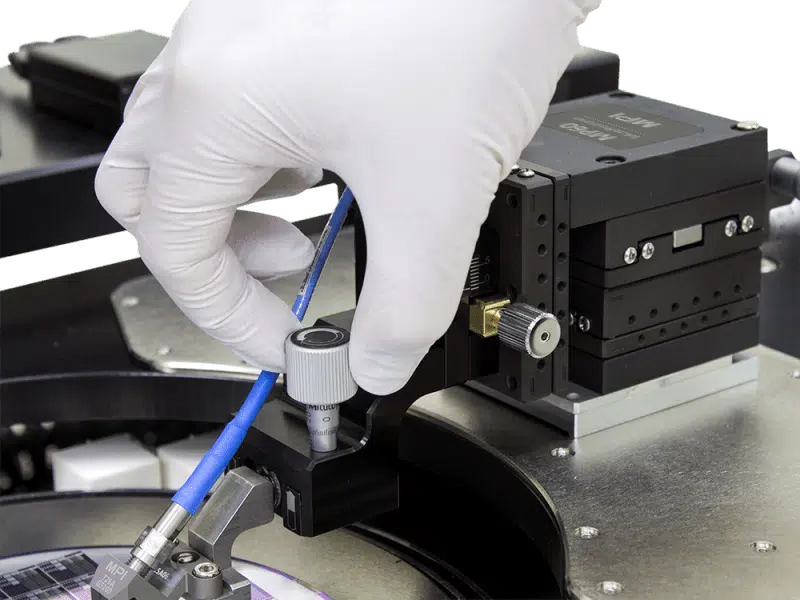

Le mouvement Z, le fonctionnement ergonomique et les bases magnétiques avec un pouvoir de maintien extrêmement fort permettent un placement précis des pointes de test pour une qualité de contact élevée produisant des résultats de mesure inégalés.

Les Micro Manipulateurs MPI sont conçus avec une interface universelle compatible avec tous les bras portes pointes pour faciliter l'adaptation aux spécificités de l'application. La diversité des conceptions permet aux opérateurs de choisir les Micro Manipulateurs qui correspondent à leur habitude de travail, ce qui permet d'obtenir une compétence immédiate.

Les Micro Manipulateurs développés par MPI sont conçus sans compromis. La structure entièrement en acier carboné permet un contact stable sur de longues périodes et une précision de positionnement élevée.

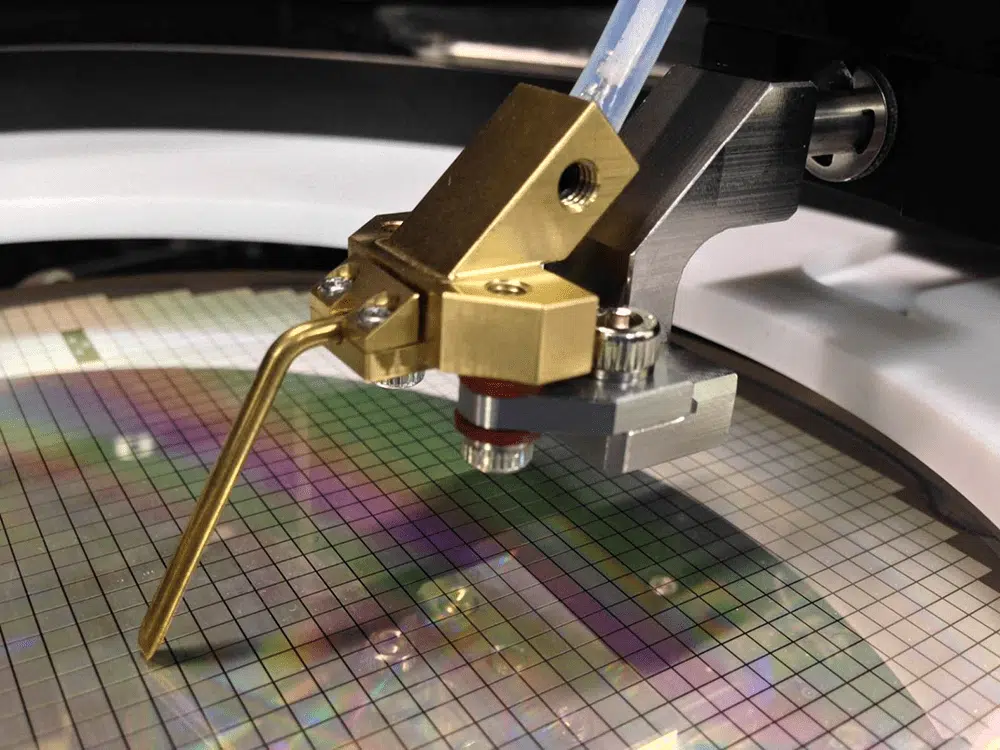

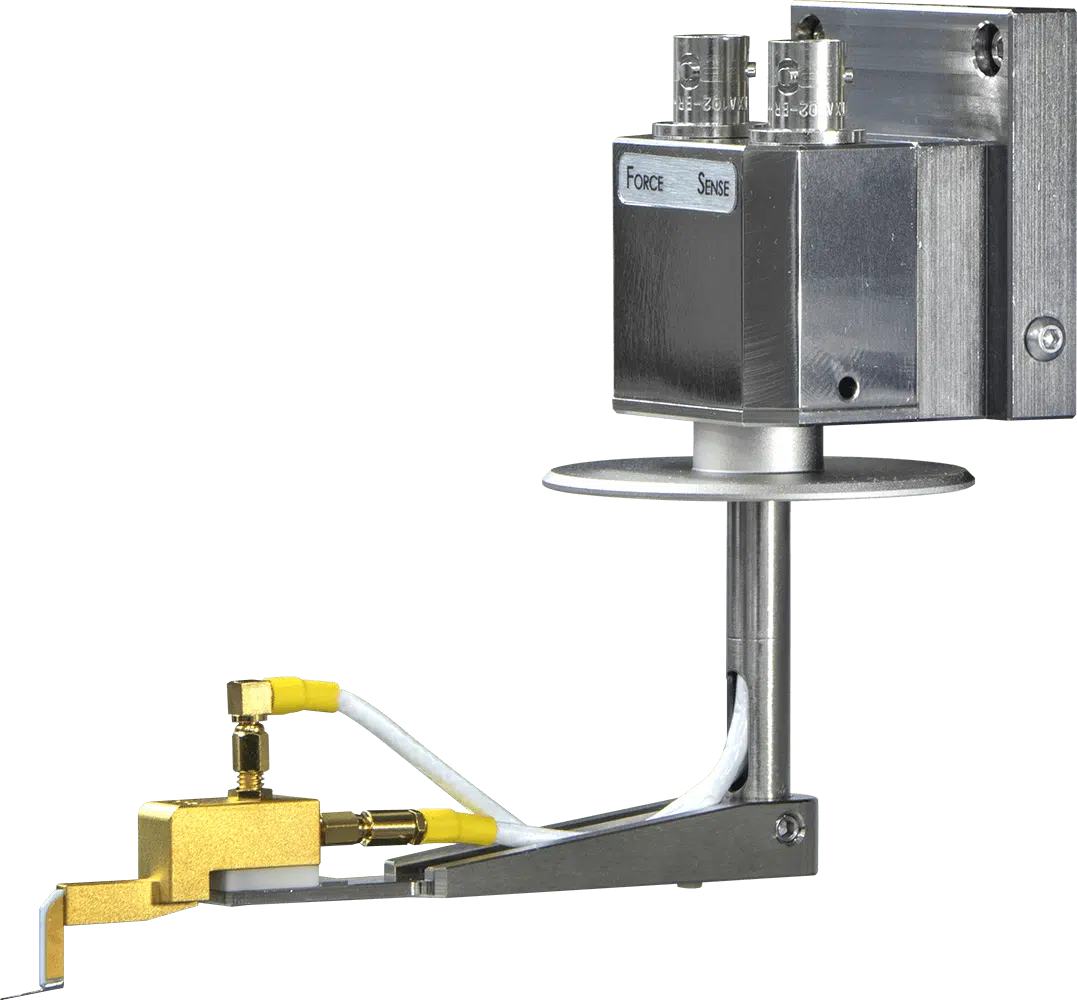

Bras Kelvin

MPI propose une large gamme de bras porte pointe Kelvin.

Le support Kelvin standard possède une pointe verticale unique à nivellement automatique qui est isolée aussi près que possible du DUT.

Des modèles dédiés aux mesures ESD et aux mesures de faible bruit sont également disponibles en option.

Ils constituent la nouvelle référence pour les mesures précises d'impédance ou d'IV pulsée à très faible bruit.

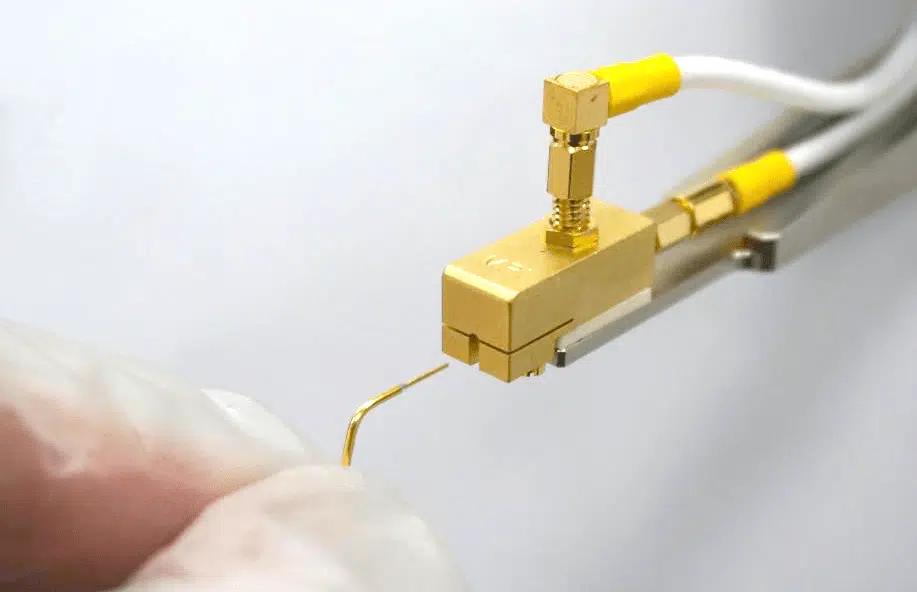

Les pointes de test Kelvin permettent à un utilisateur novice d'effectuer des mesures rapides et précises d'ultra-faible impédance. Leur remplacement est extrêmement simple.

Les sondes HT-Kelvin offrent en outre une capacité inégalée pour les mesures à haute température jusqu'à 300 °C. La version LTM-Kelvin est conçue pour les mesures à long terme et permet les tests automatisés à températures multiples ATMT™.

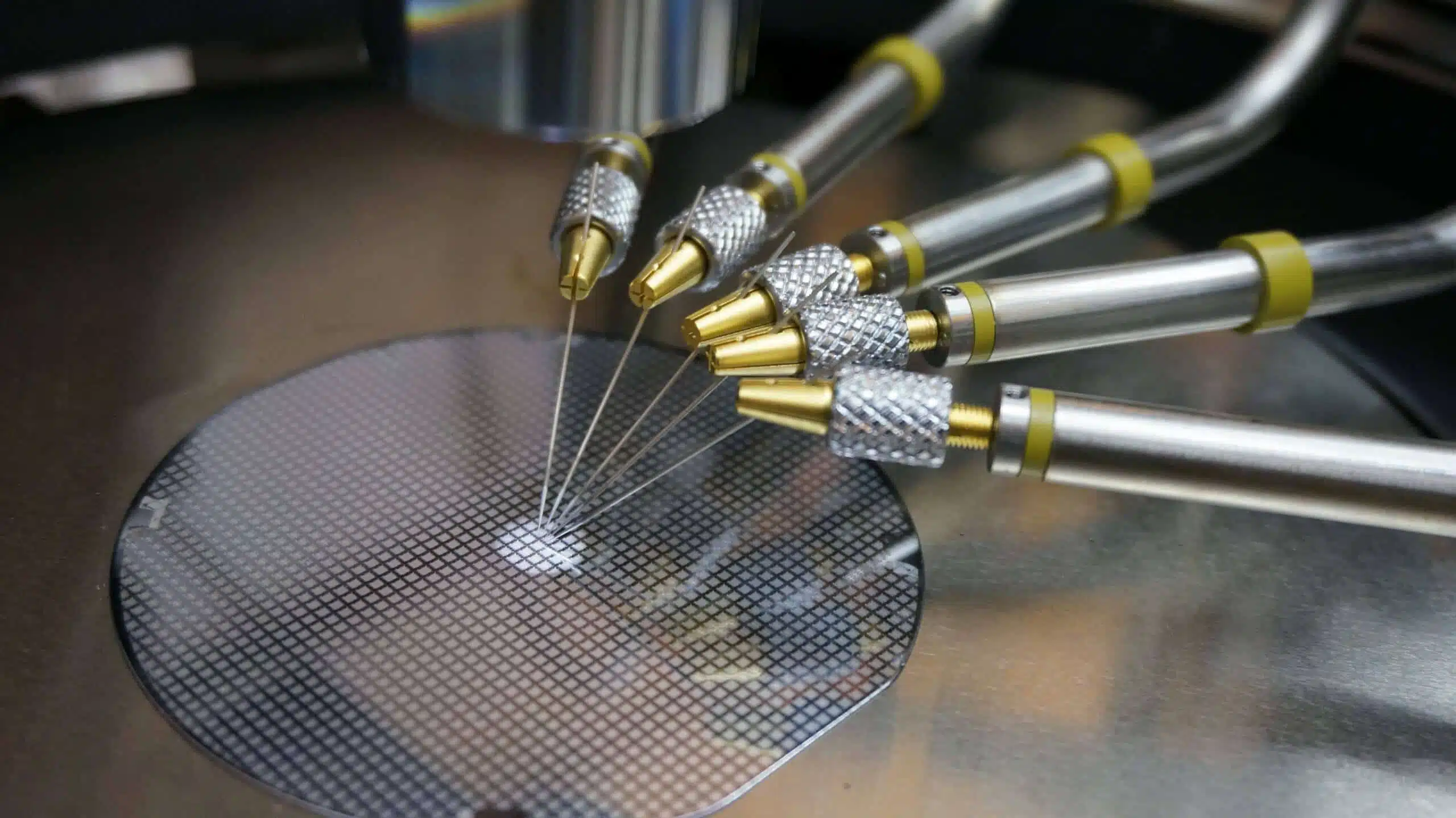

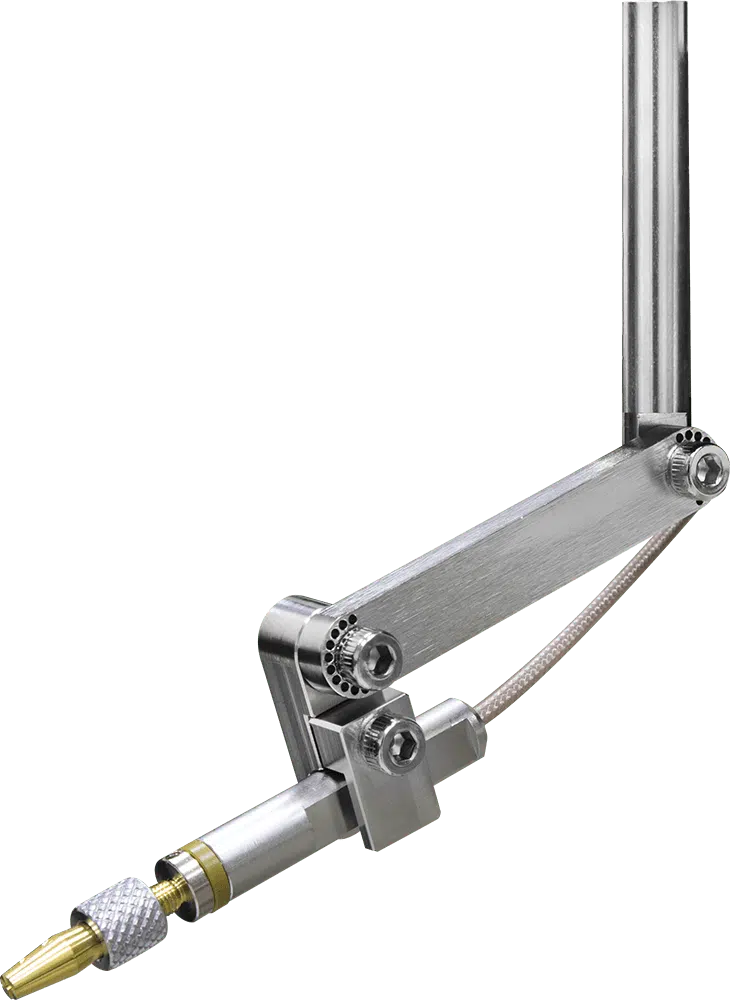

Bras DC flexibles

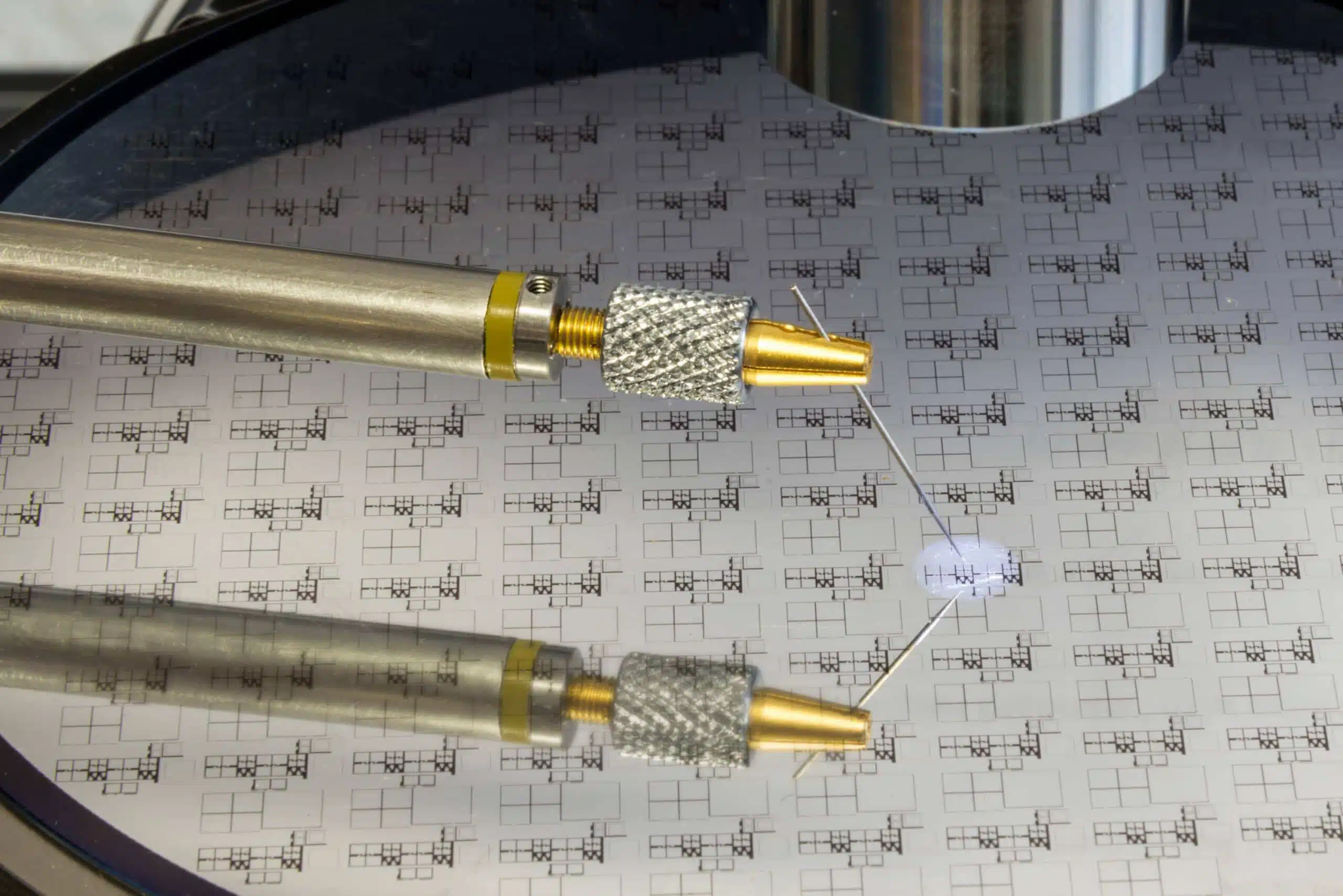

Les bras DC flexibles MPI sont conçus explicitement pour répondre aux exigences spécifiques des applications d'ingénierie produit, d'analyse des défaillances et de validation de la conception. Le test simultané avec des cartes à pointes, même à des températures négatives, est possible grâce aux angles et longueurs librement réglables du bras. En parallèle, la conception offre une stabilité maximale pour effectuer des mesures sur de petites structures. L'option Non-50 Ohm cable-end permet une connexion aisée avec les oscilloscopes par exemple !

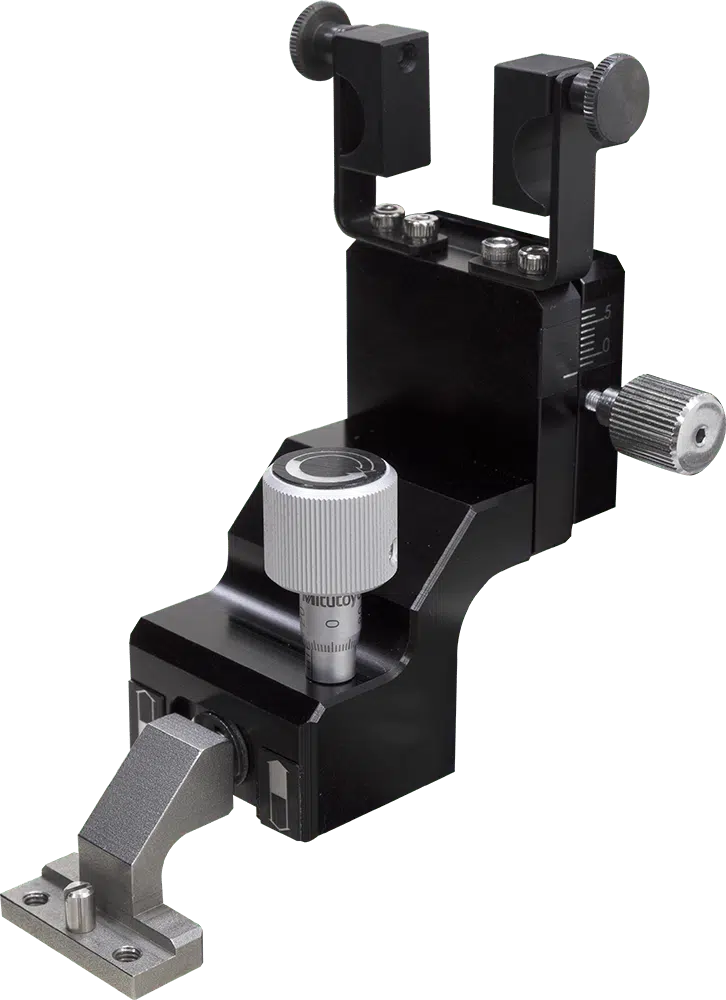

Bras RF

Les bras porte pointe RF permettent une planarisation facile et très pratique des pointes RF grâce au micromètre Mitutoyo haut de gamme et aux indication de direction. Le réglage rapide et sans outil de la hauteur de la pointe avec l'échelle graduée intégrée est un petit exemple de la grande facilité d'utilisation des différentes technologies de pointes de test RF.

Chaque bras est livré en configuration standard avec deux serre-câbles, qui guident les câbles, même pour les pointes double signal, sans les écraser.
