Accessoires de test sous pointes

Les câbles MPI pour test sous pointes

Les ingénieurs de MPI se concentrent pour fournir des solutions de câble optimales en tenant compte des exigences spécifiques aux systèmes de mesure sur wafer : longueur optimale du câble, poids du câble, magnitude, phase, et stabilité en température, conception, précision et qualité de fabrication des connecteurs RF, et durée de vie.

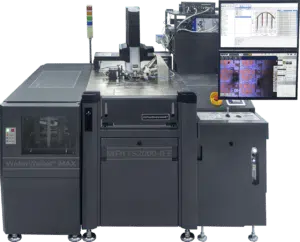

MPI peut offrir deux séries de câbles RF – le MMC haut de gamme et le MRC standard – couvrant toute la gamme de fréquences à partir de 18 GHz. Cela permet aux ingénieurs de choisir la configuration optimale du système en fonction de la précision de mesure requise et des contraintes budgétaires. Les deux séries de câbles sont conçues pour être utilisées sur n’importe quelle plate-forme de système MPI, du simple prober TS50 manuel aux systèmes automatisés avancés avec ShieldEnvironment™, et supportent des tests de -60 °C à +125 °C.

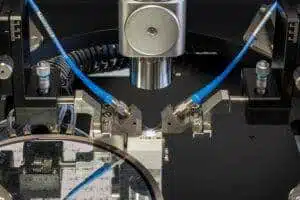

Les pointes MPI TITAN

Avec une compréhension critique des nombreux défis de mesure associés aux applications RF d’aujourd’hui, MPI Corporation a développé les sondes TITAN™ RF, une série de produits spécifiquement optimisés pour ces applications complexes centrées sur les exigences des clients RF avancés.

Les pointes TITAN™ offrent les dernières avancées technologiques et de fabrication dans le domaine des tests RF. Elles sont issues du transfert de technologie qui a accompagné l’acquisition d’Allstron, puis améliorées de manière significative par l’équipe de test RF hautement expérimentée de MPI et produites en utilisant la technologie MEMS de classe mondiale de MPI. Fabriquées avec précision, les pointes TITAN™ contiennent des pointes de contact MEMS 50 Ohm avec des caractéristiques électriques de sonde améliorées qui permettent l’obtention de résultats d’étalonnage inégalés sur une large gamme de fréquences. La conception brevetée de l’embout des pointes permet de réduire considérablement le patinage de la sonde, offrant ainsi la remarquable répétabilité de contact requise dans les environnements de mesure extrêmes d’aujourd’hui. Les sondes TITANTM avec toutes leurs caractéristiques s’accompagnent d’un prix très compétitif.

La série de pointes TITAN™ est disponible dans des configurations à pointe unique et à pointe double, avec des pitch allant de 50 microns à 1250 microns et des fréquences de 26 GHz à 110 GHz. Les sondes RF TITAN™ constituent le choix idéal pour les mesures de paramètres S sur wafer, de dispositifs RF à ondes millimétriques jusqu’à 110 GHz, ainsi que pour la caractérisation de dispositifs de puissance RF nécessitant des mesures de fréquence.

Enfin les clients peuvent bénéficier à la fois d’une longue durée de vie du produit et d’un coût de possession imbattable, ce qu’ils souhaitaient depuis des années.

Pointe TITAN™ DC-220 GHz

Tout simplement unique…

Double pointes TITAN™

La famille de sondes TITAN™ contient des sondes doubles 26 GHz en configuration GSGSG, GSSG et SGS pour une caractérisation à moindre coût des circuits multiports et différentiels, des circuits intégrés et des composants des applications commerciales sans fil.

Pointes Multi-contacts TITAN™

La pointe TITAN™ Multi-Contact fait progresser la technologie de test RF MPI TITAN™ pour la caractérisation des circuits intégrés RF. Elle comporte jusqu’à 15 contacts qui peuvent être configurés individuellement à la fois en RF, signal logique et alimentation de dérivation du IC RF. Tous ces contacts sont livrés avec la liste complète des avantages de la technologie de sonde TITAN™ : excellente adaptation d’impédance, caractéristiques électriques, visibilité unique de la pointe et durée de vie inégalée.

En outre, la pointe TITAN™ Multi-Contact est la plus courte de son genre. Elle permet une caractérisation dans une large gamme de températures des grands circuits intégrés dans un environnement blindé et prend en charge les configurations de test les plus difficiles.
